Коллекция подиумов для твитеров и шириков в Changan CS55 Plus / UNI-S (3D-печать)
За последние два года, с момента проектирования и печати первого моего подиума под SOAudio SO55Neo для Changan CS55 Plus/ UNI-S, я успел сделать подобные подиумы и для других твитеров и шириков, по просьбе других желающих установить новые компоненты в наш автомобиль.
Все подиумы выполнены с ориентацией динамиков в центр между подголовниками. Среди них есть и подиумы для твитеров из самых популярных сейчас комплектов акустики (Blam / Audison/ Focal / Hertz / Amp Pro X), которые берут для замены штатных динамиков от ГУ:
Твитер Audison AP1 C2 из комплекта Audison AK 6.5 C2:
Твитер Blam ET20 их комплекта BLAM 165 ES:

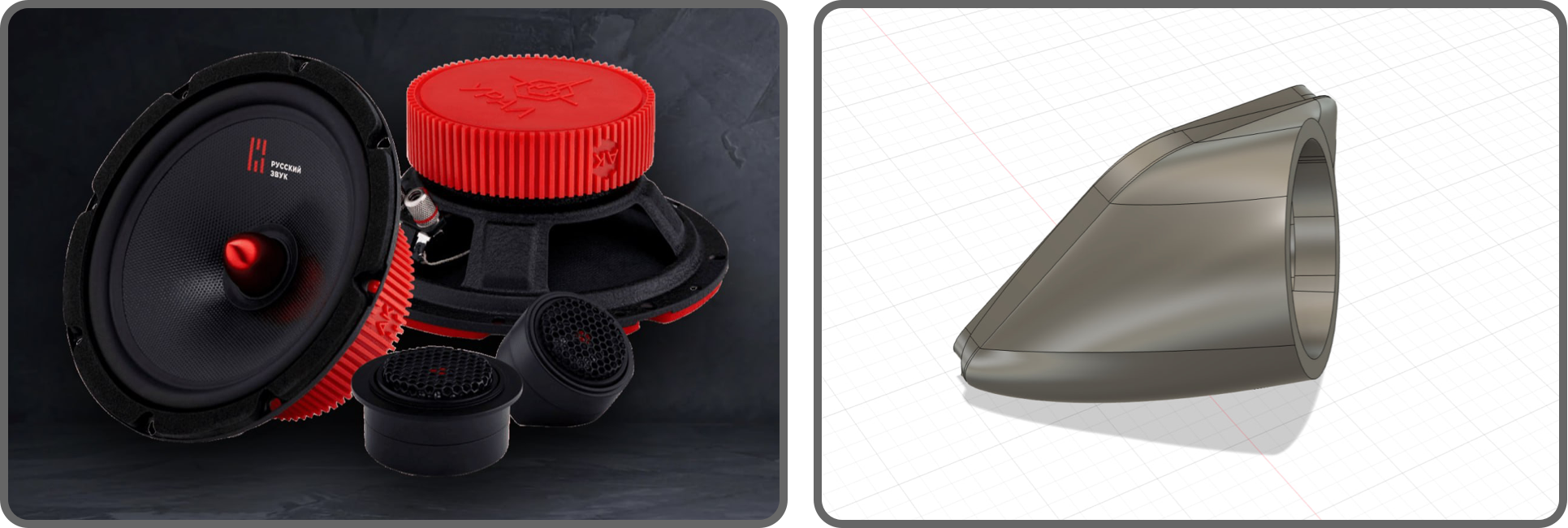

Твитер из комплекта "УРАЛ-АК":
УРАЛ Автомобильный акустический комплект «АК»

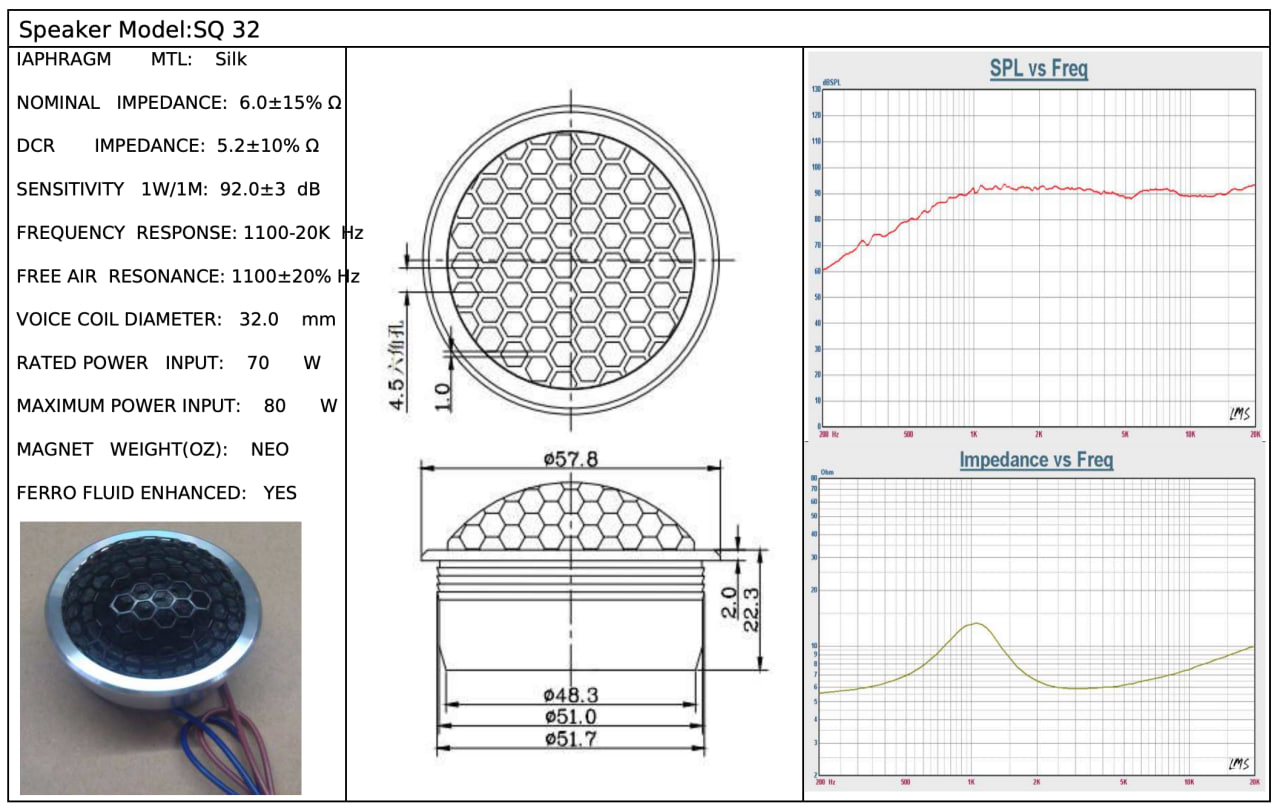

Твитер STEG SQ32
Твитер Hertz DT 24.3 (из комплекта Hertz DSK 165.3)
Твитер нестандартный, нет монтажного фланца.
На самом твитере придется убрать направляющие выступы (3 шт.), так как изнутри подиума твитер не вставить (а для реализации заводского решения с направляющими пазами мне нужен твитер в руках для замера, а его нет)
Выступы убрать только по бокам, снизу не убирать.
Глубина посадочного колодца под твитер 10 мм (далее ограничительное кольцо), диаметр колодца - 34,4 мм

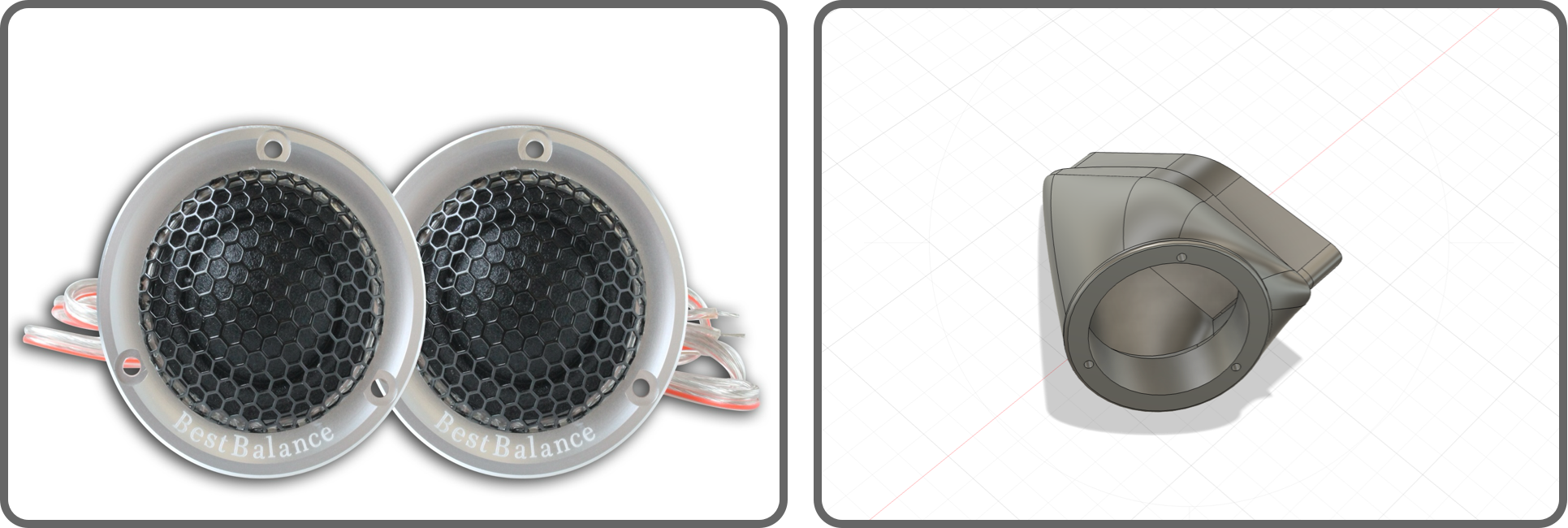

Твитер Best Balance B26T (из комплекта Best Balance B6.5C)
Твитер из комплекта Machete MFC-60
Твитер ORIS Electronics Fighter FT-T25
Твитер Hertz DPT 26.3
Твитер из комплекта Focal ASE 165 / RSE 165
Твитер из комплекта ARIA AE-165.2C
Ширик СЧ/ВЧ Best Balance A2W
Твитер из комплекта DL Audio Python 165 Comp
Твитер из комплекта BLAM SR165X (Super Relax)
Твитер Tonemix ICN-27TW

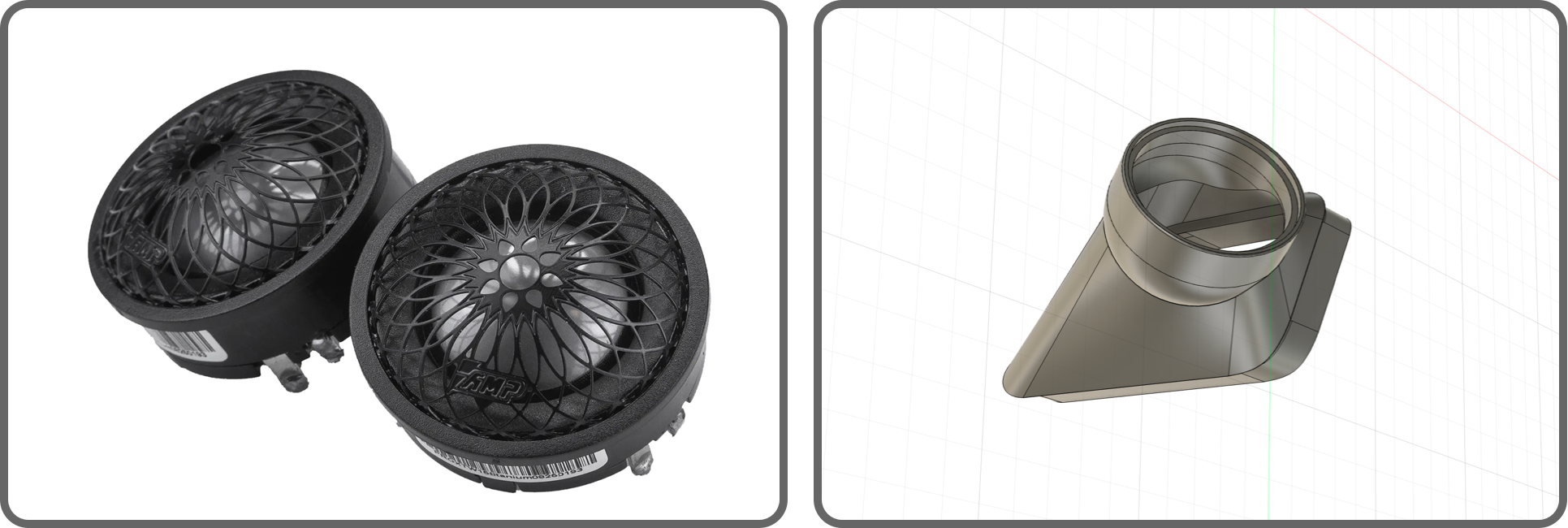

Твитер AMP PRO X TW15 Titanium (комплект AMP PRO X 6.5 v3)
Ширик СЧ/ВЧ AURA VENOM-HD3.1
Твитер Best Balance D20T из комплекта Best Balance D6.5C
Ширик СЧ/ВЧ SOAudio SO55Neo

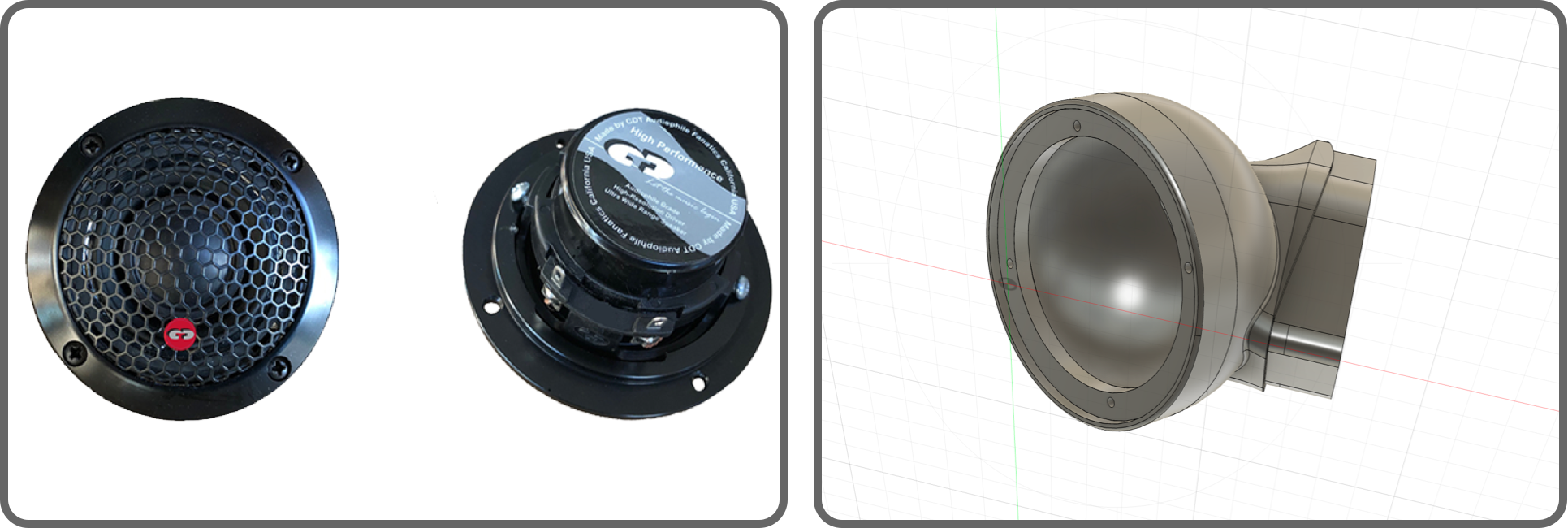

Ширик СЧ/ВЧ CDT ES-02A
Рекомендации по печати и монтажу:
Данные модели можно использовать для непосредственной 3D-печати.
Модель выполнена для одной стороны (правой). Для того чтобы выполнить печать левого подиума, надо копию модели отобразить зеркально относительно оси X в слайсере, печатники знают, что делать. Используя модель (файл STL) вы можете найти в своём городе тех, кто выполняет печать на заказ, есть везде (просто отправьте им STL файл для печати).
По материалу печати: можно использовать PETG / ABS филаменты, PETG отлично себя показал в ходе эксплуатации под палящим солнцем. PLA лучше не использовать, может размягчиться и образовать провал где-нибудь на подиуме.
Для финишной обработки (не все принтеры получают идеальную поверхность при печати) лучше использовать 3-4 слоя грунта для пластика, и покрытие карской. Если сейчас и хорошие варианты текстурных красок, которые скроют огрехи или слои печати.

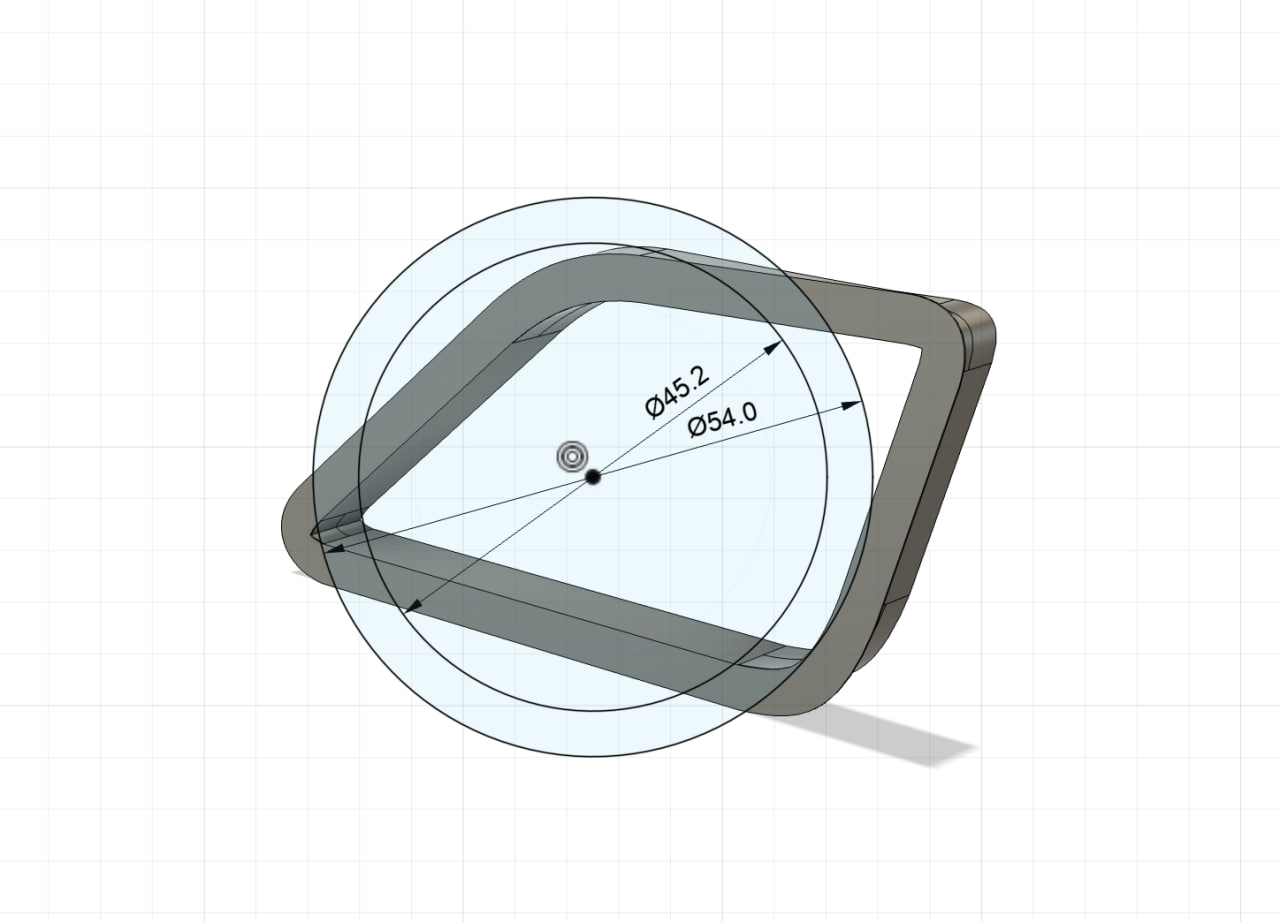

Почти все подиумы сейчас имеют удлиненную монтажную часть, которая входит в стойку, для возможности фиксации дополнительным крепежом, или полноценной проливки термоклеем:
Если используете только термоклей, то выбирайте тугоплавкие стержни (курок давится с усилием) и проливайте полностью шов между монтажной частью подиума и проемом в стойке (там образуется желоб как раз для клея). Так можно получить монолитные соединение.
