SQ Система в CS55 Plus. Установка шириков SOaudio SO55neo
На предыдущих автомобилях я ставил ширики SOaudio 55neo в подиумы в накладках уголков зеркал. Я покупал новые накладки (они были не дорогие), родные накладки оставлял, а с новыми уже экспериментировал.
На Changan CS55 Plus новые накладки зеркал в продаже я не нашел, и в то же время очень хотелось установить новые динамики в передние стойки.
Резать штатные стойки, без покупки новых, для установки динамиков мне не очень хотелось. Долго думал, как сделать кастомные подиумы, и разместить из на сетках штатных твитеров. И тут, в ходе осмотра штатной стойки, я понял, что сетки и корпуса твитеров являются отдельной от стойки деталью.

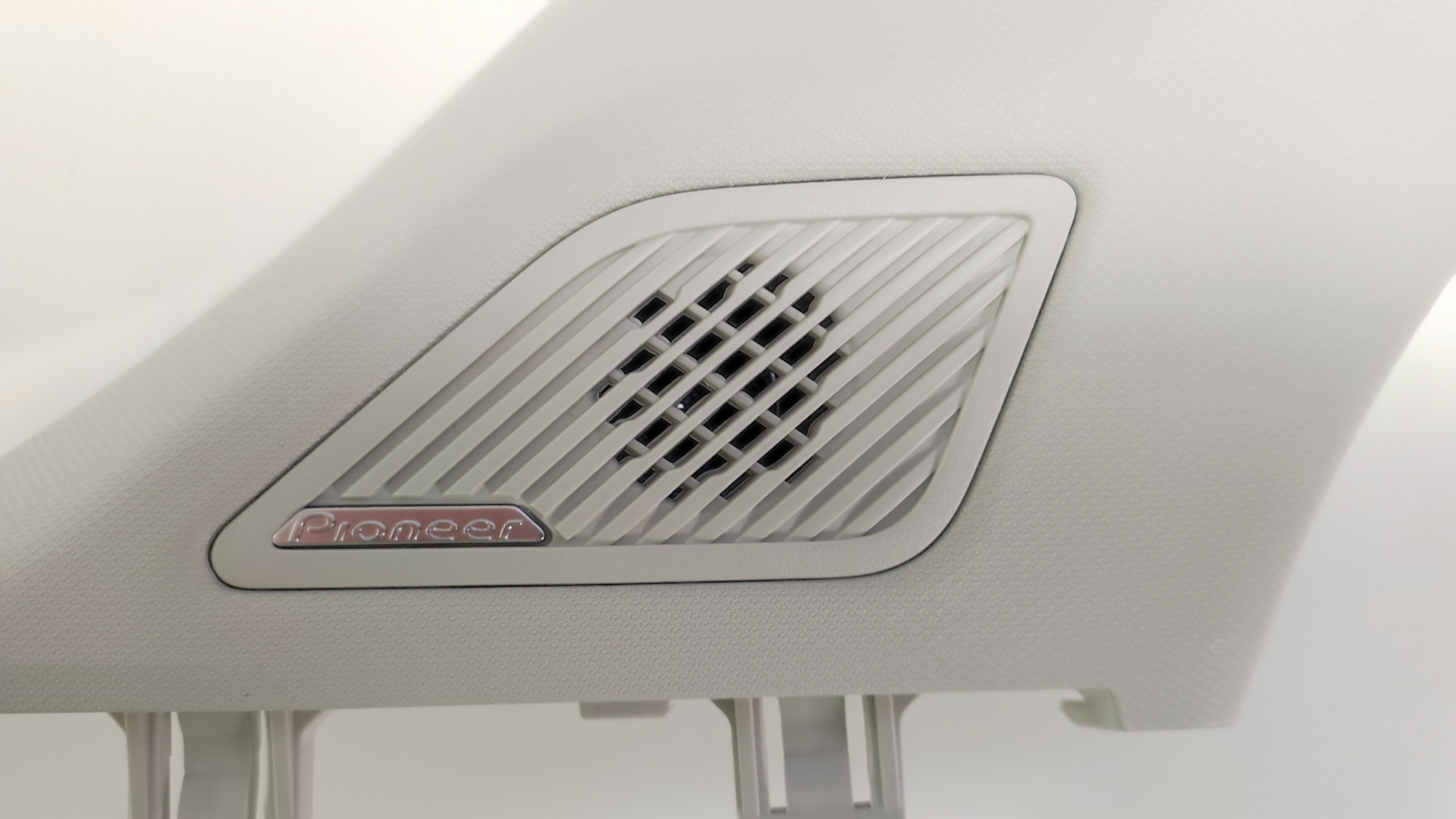

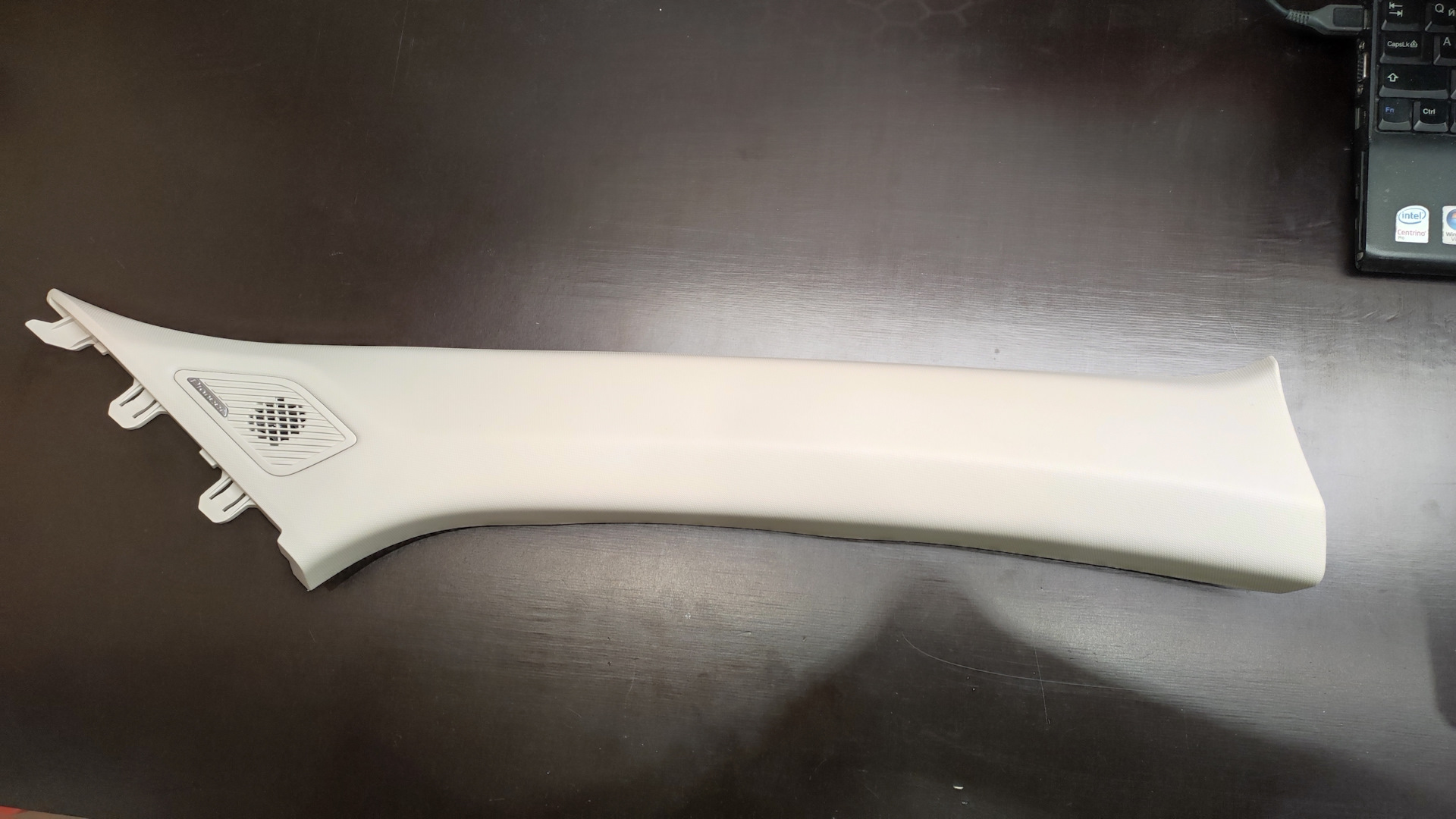

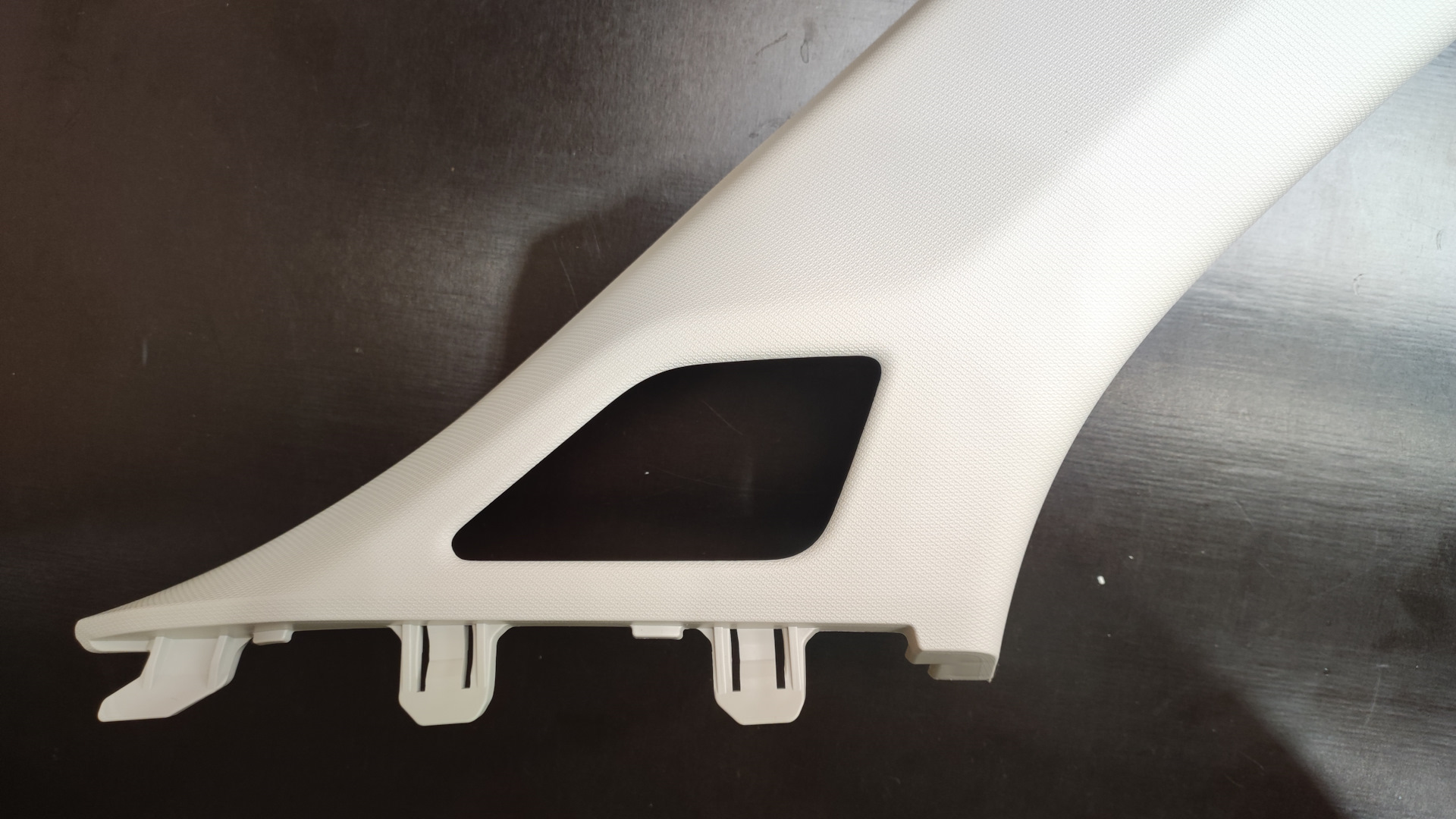

И так, разбираем штатную стойку:

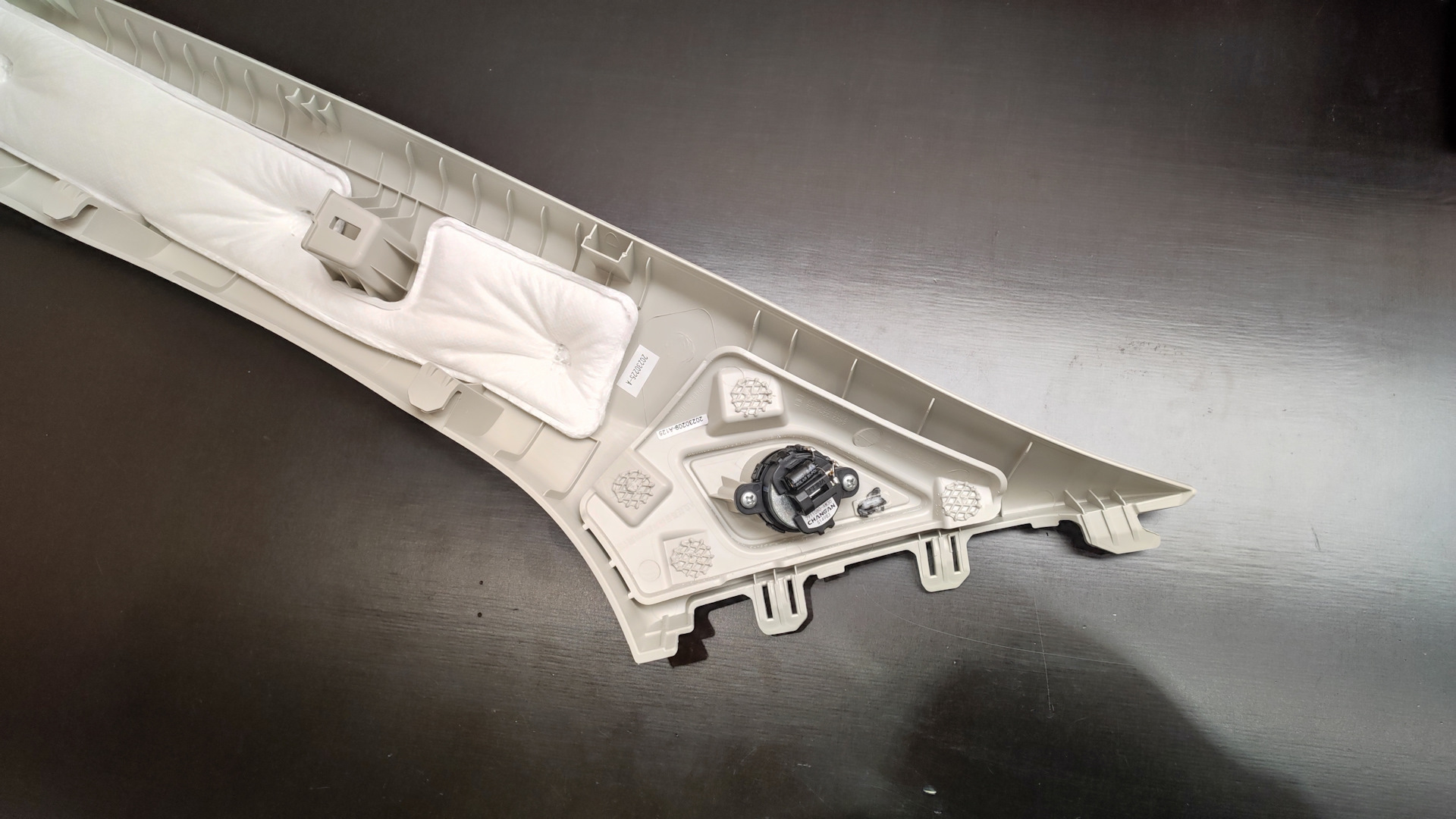

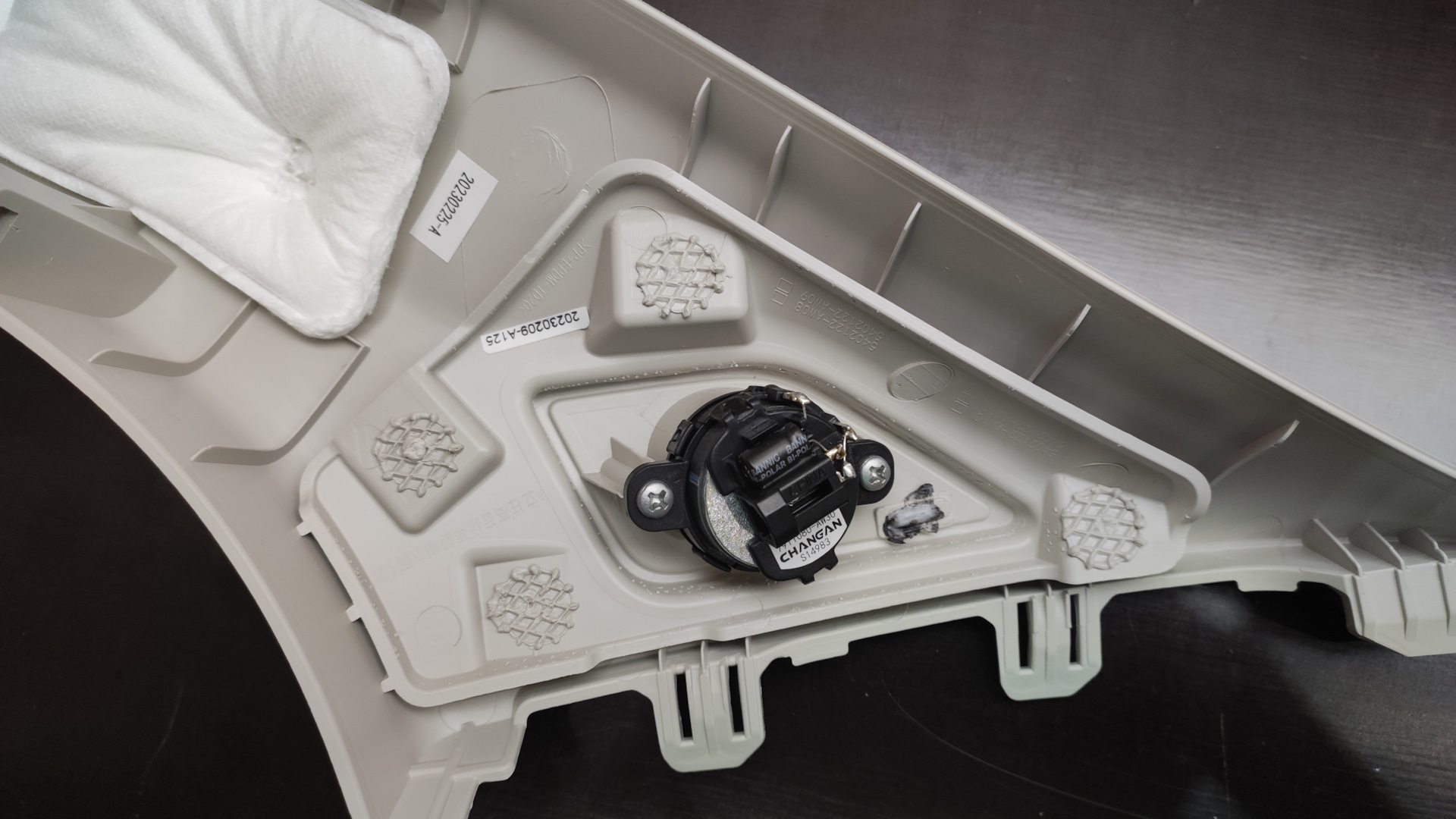

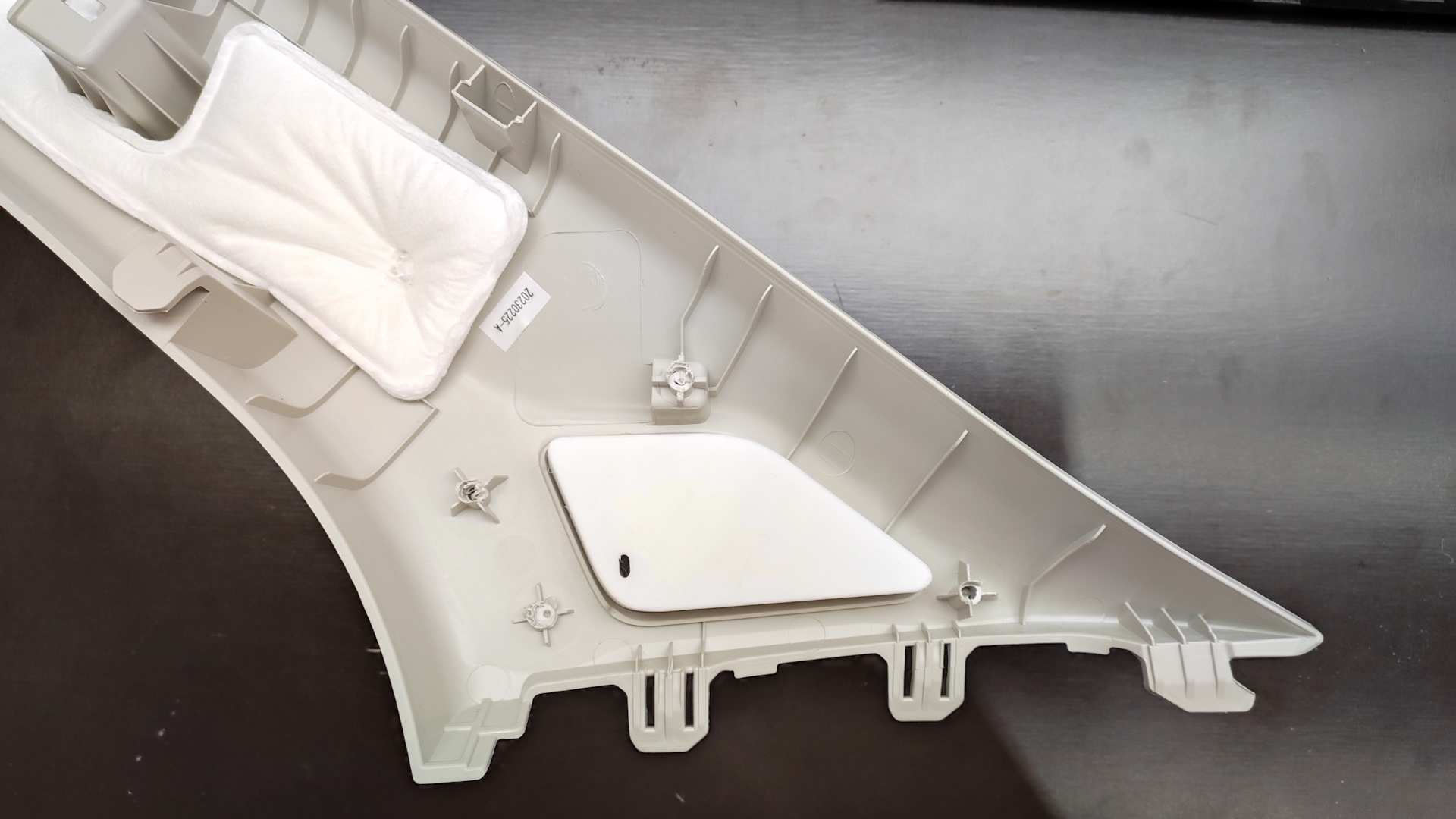

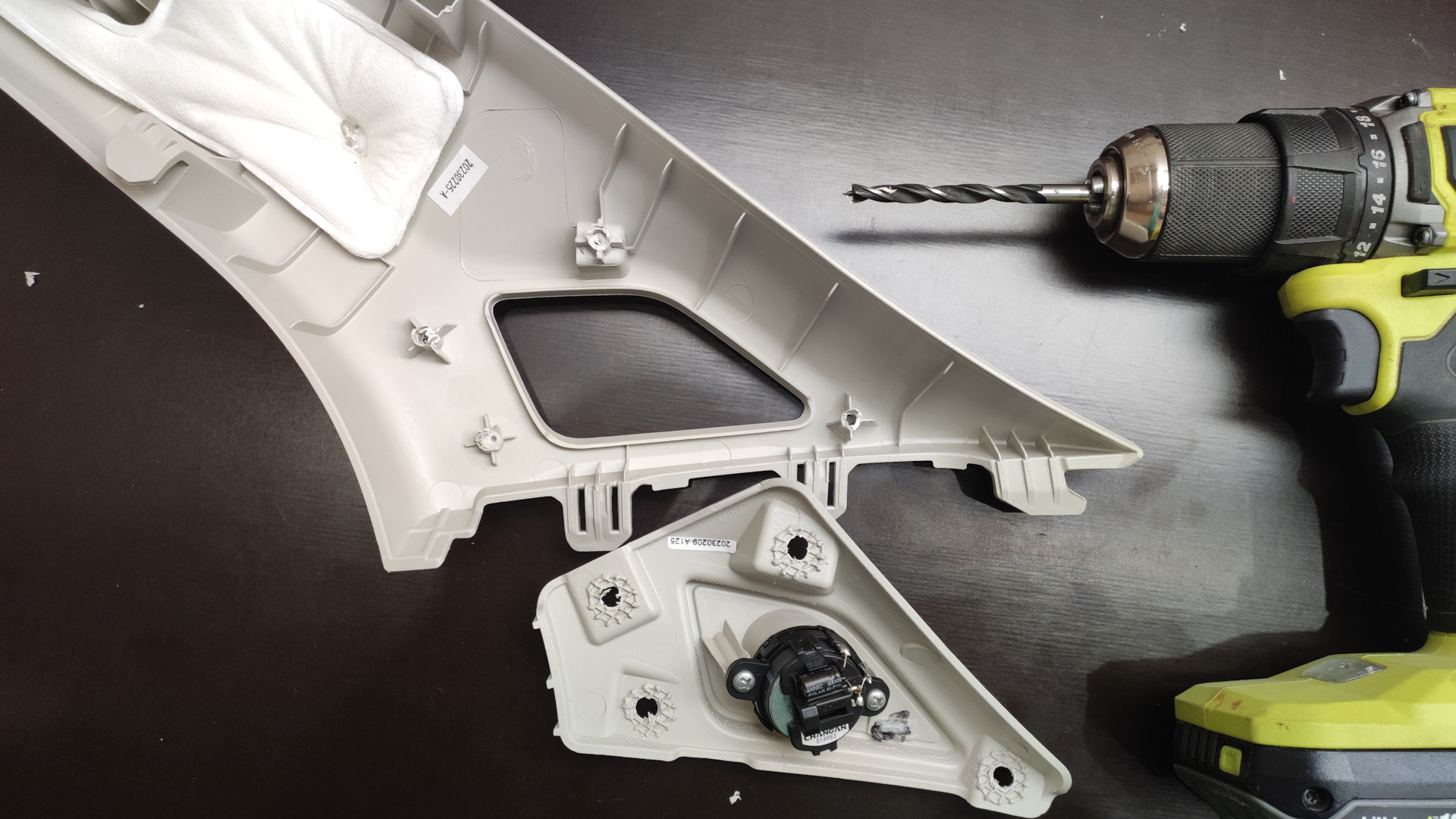

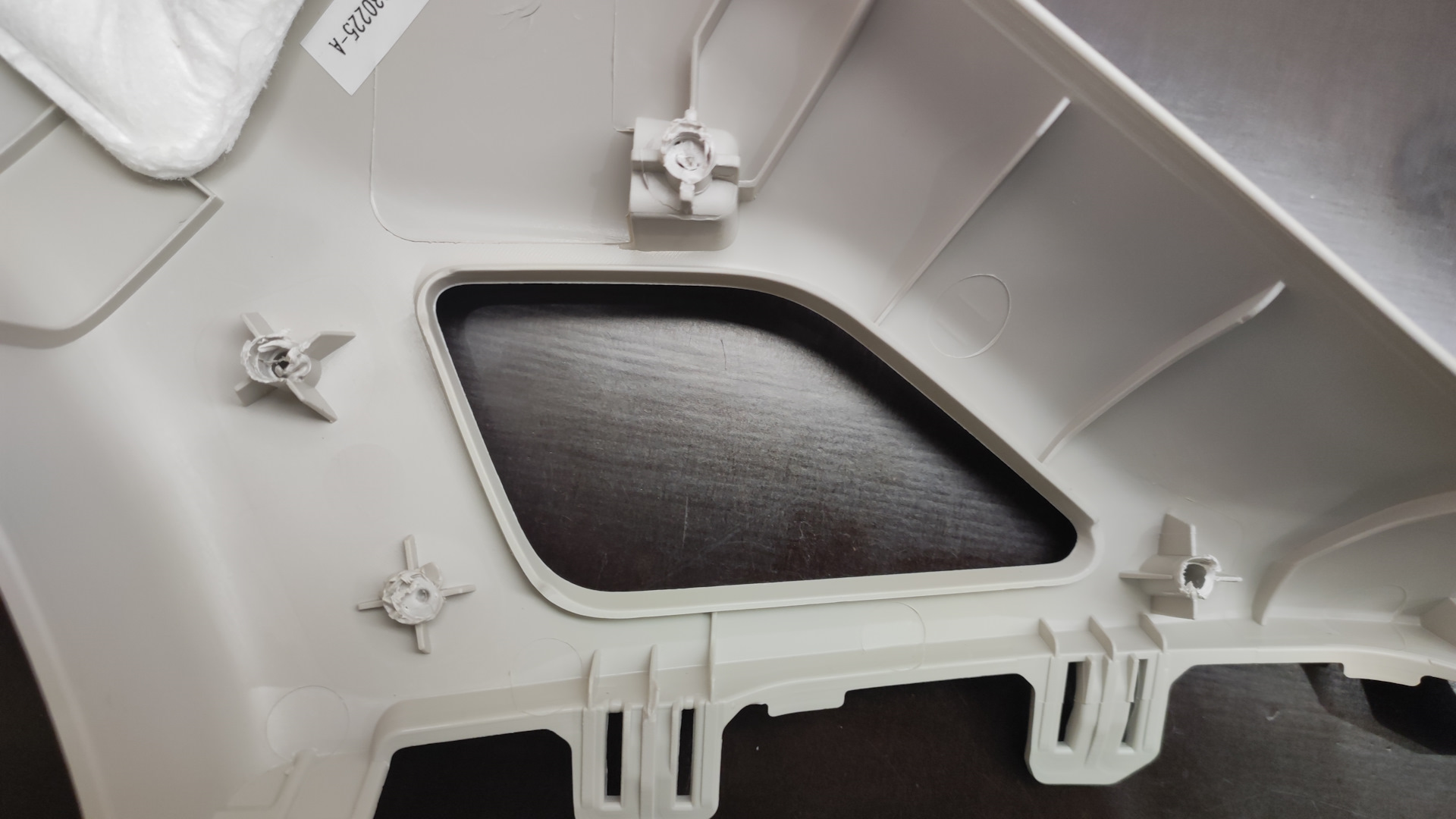

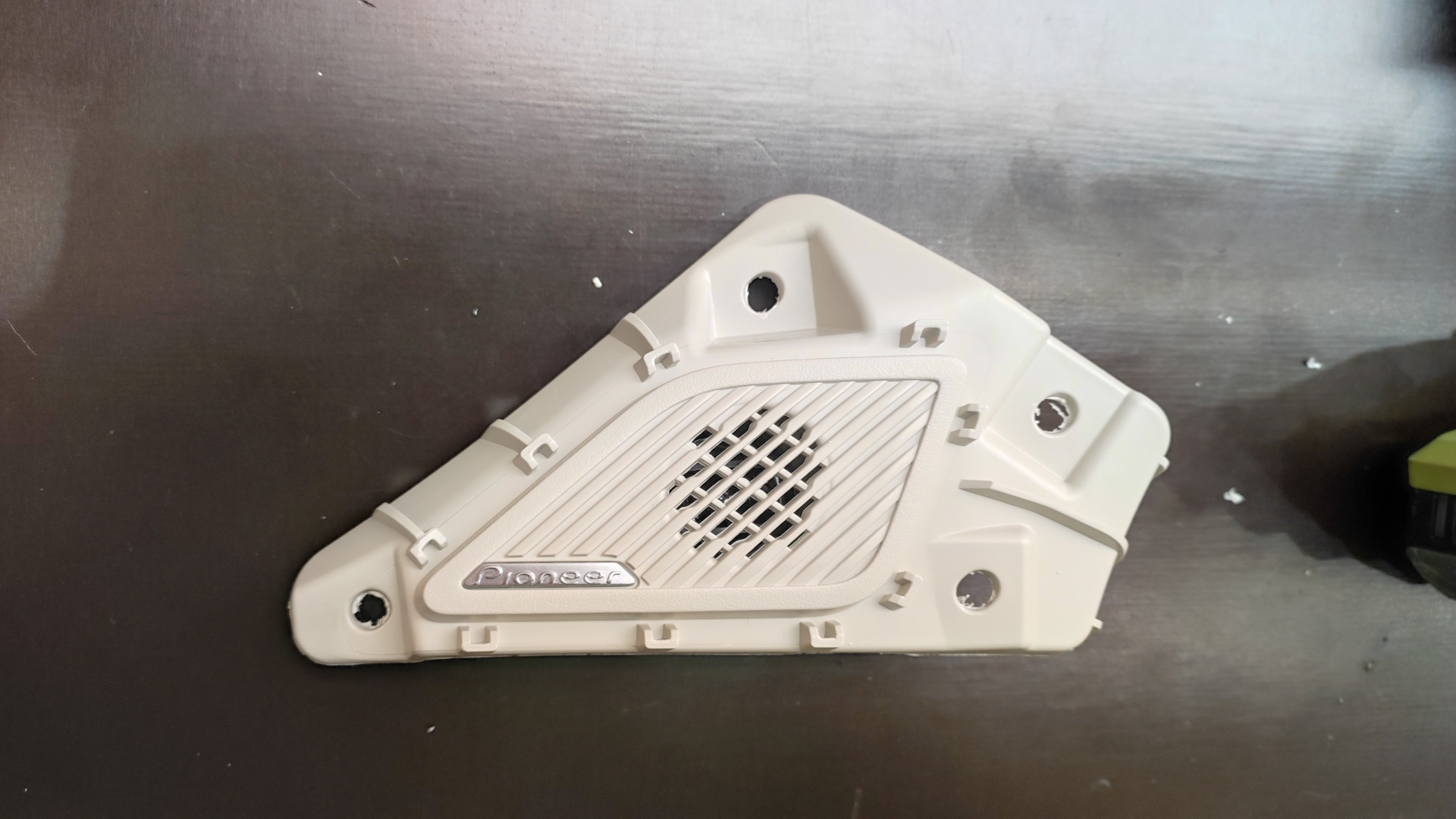

Высверливаем пластиковые пайки и снимаем корпус твитера:
Я решил сделать корпус нового ширика SO55neo, который бы плотно прилегал своим основанием к штатной стойке, и в тоже время вставлялся в образовавшийся проем, после удаления корпуса твитера.

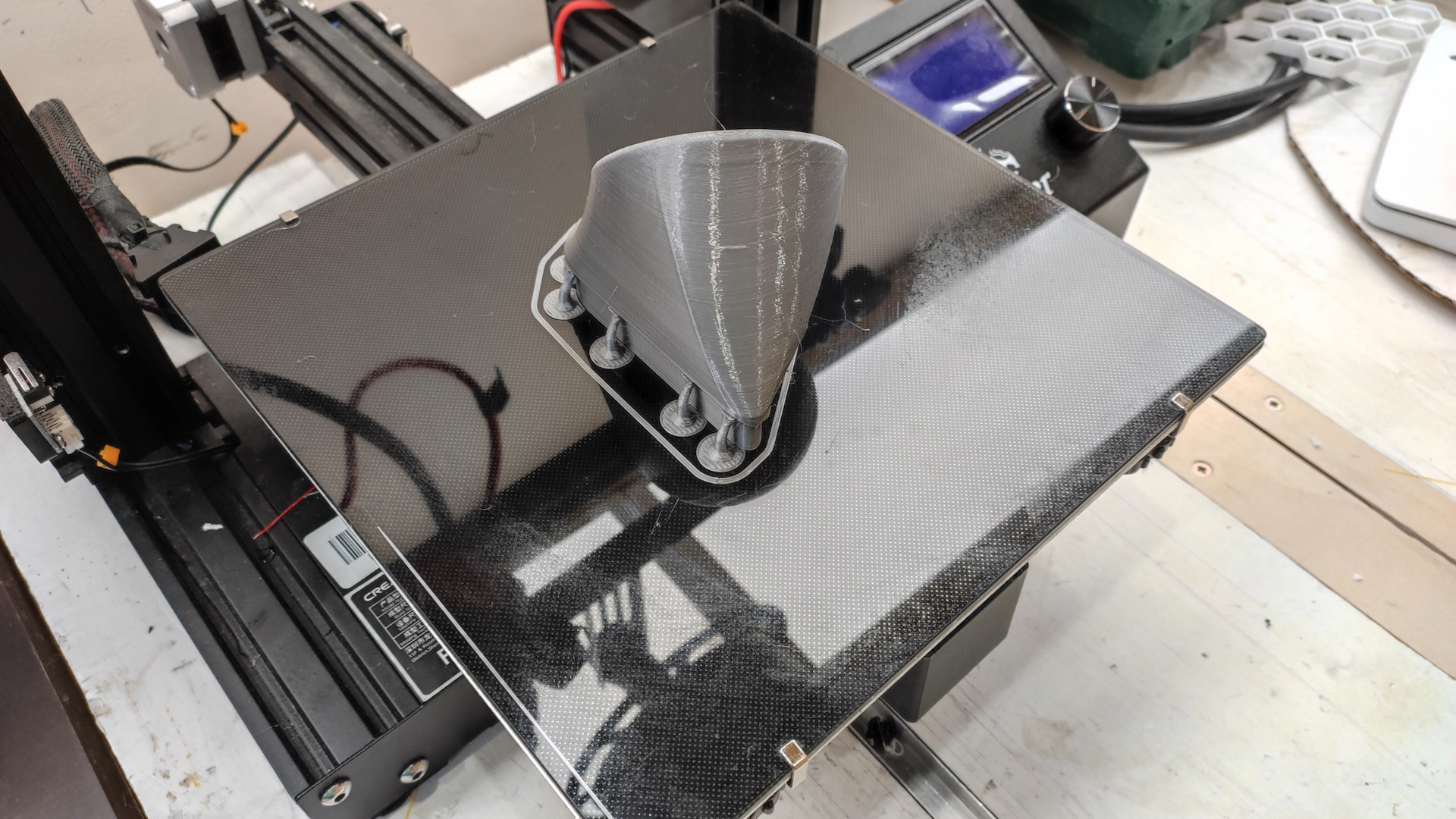

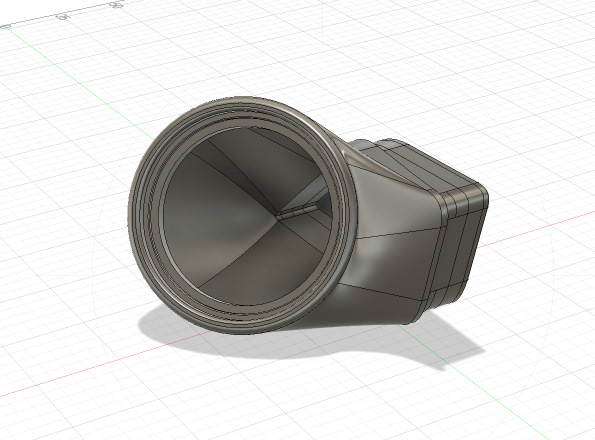

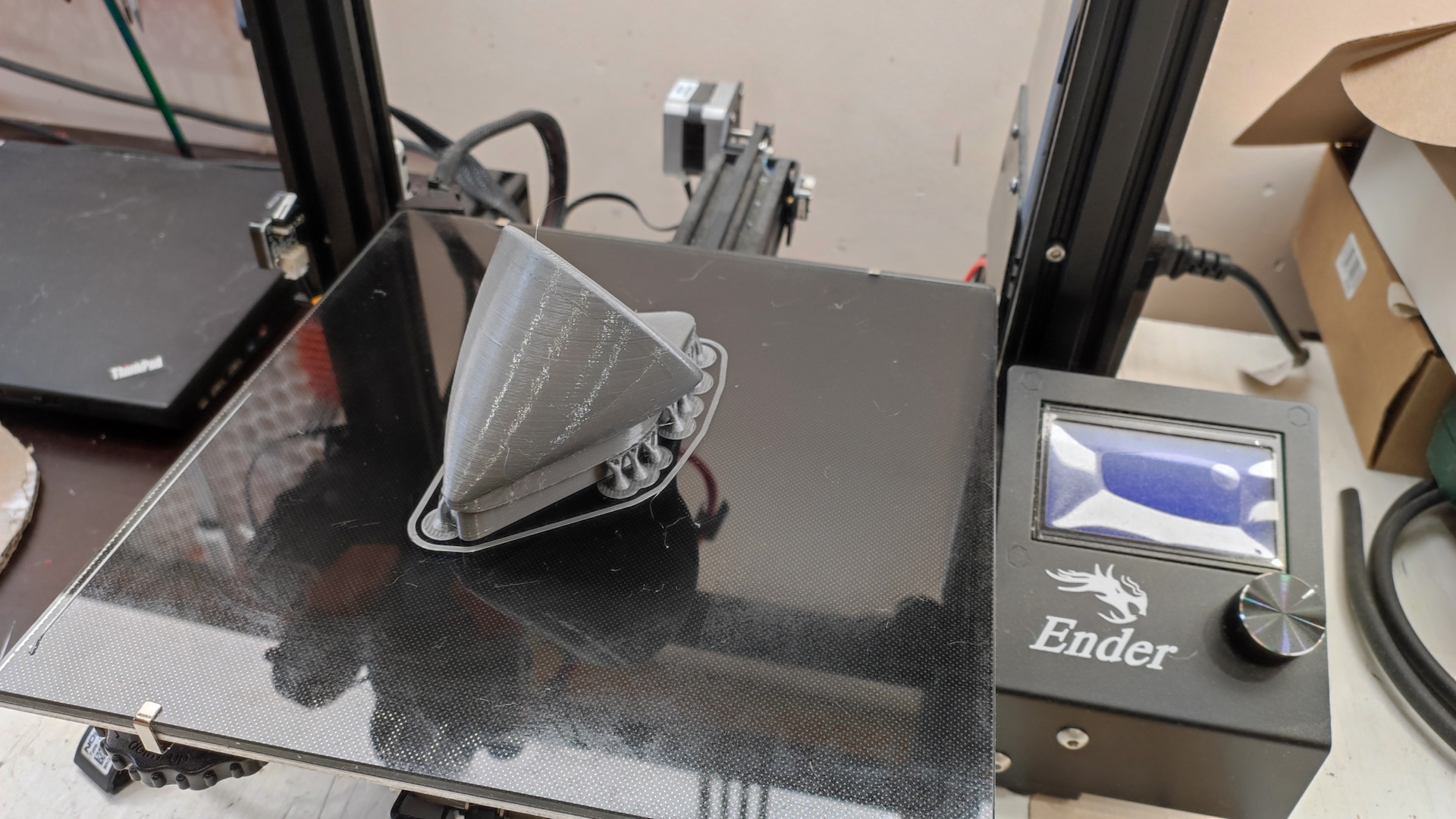

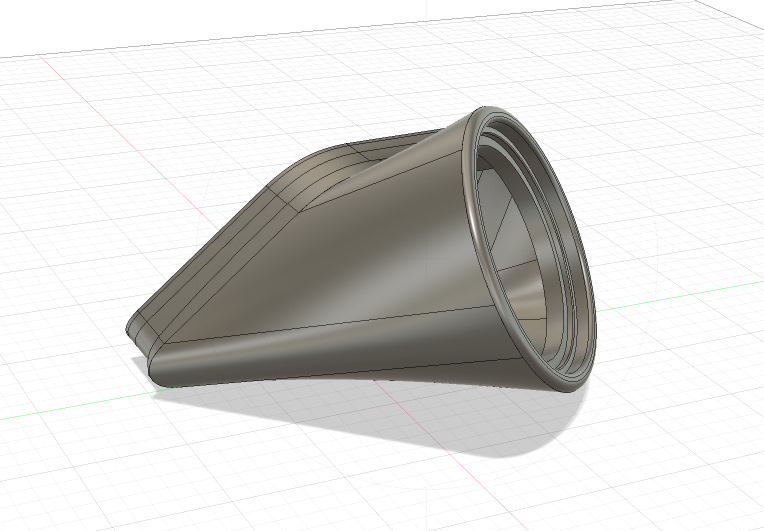

В ходе огромного количества примерок и изготовления прототипов в Fusion 360, была спроектирована и распечатана на 3-d принтере первая версия корпусов шириков:

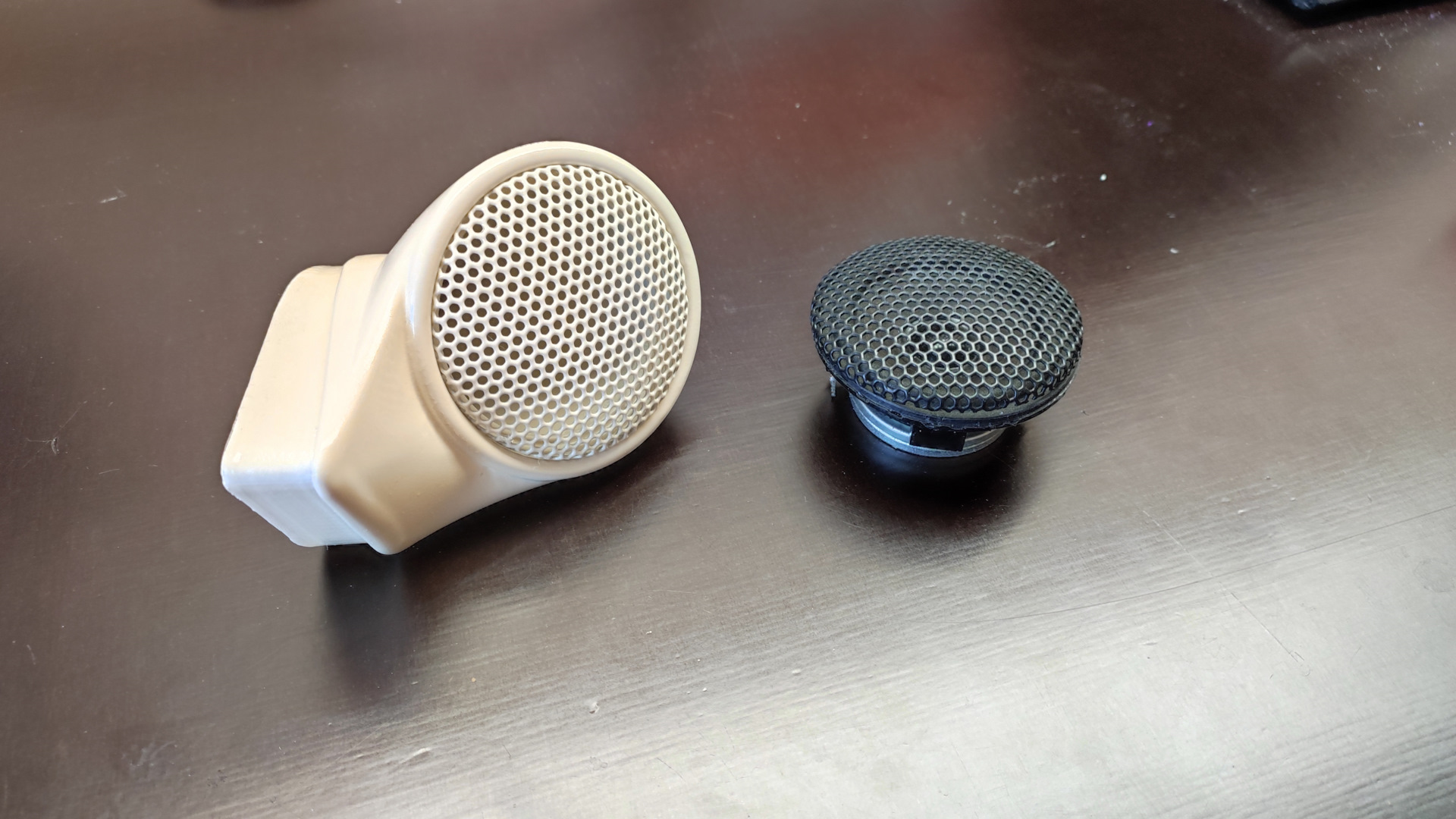

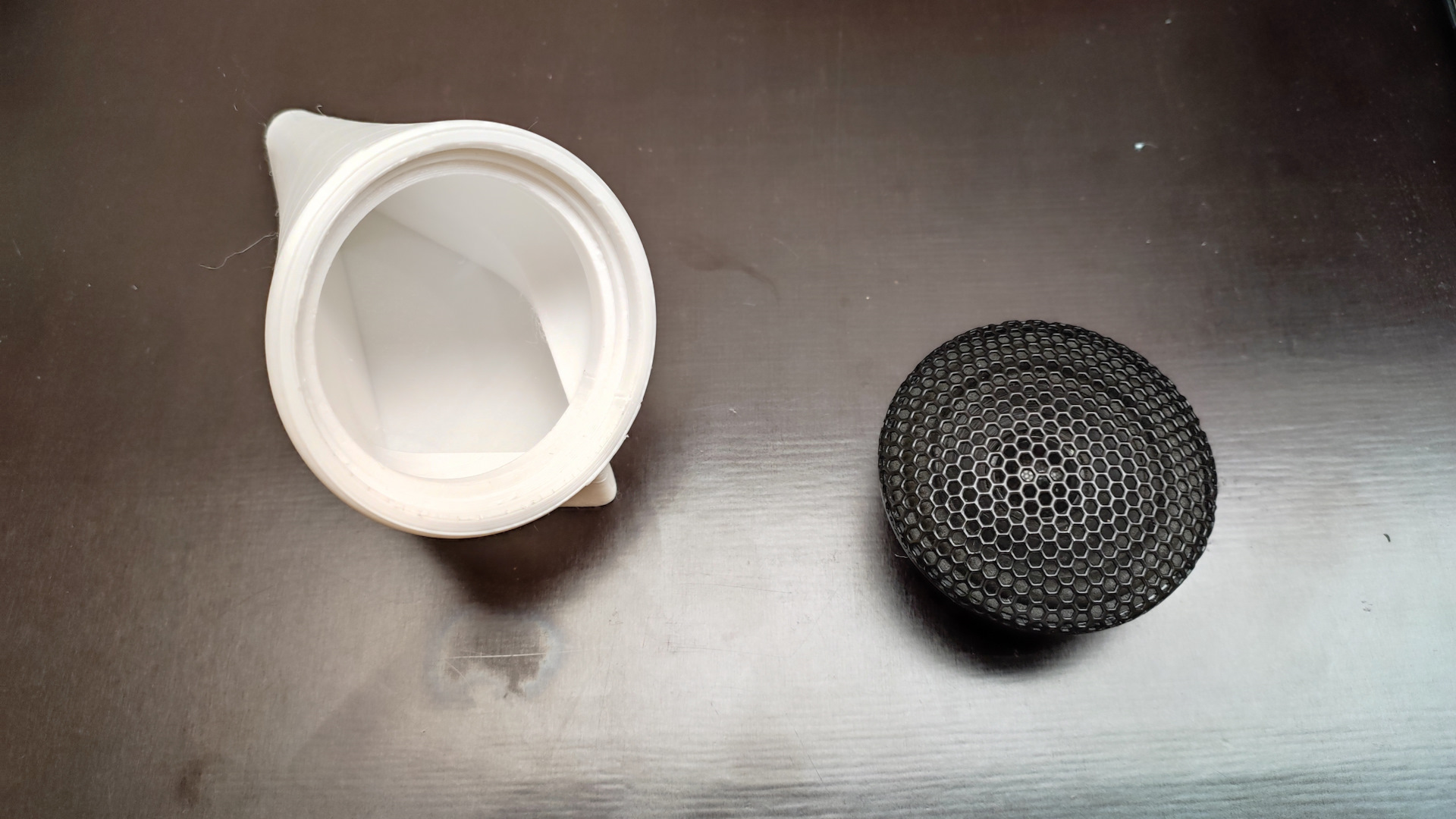

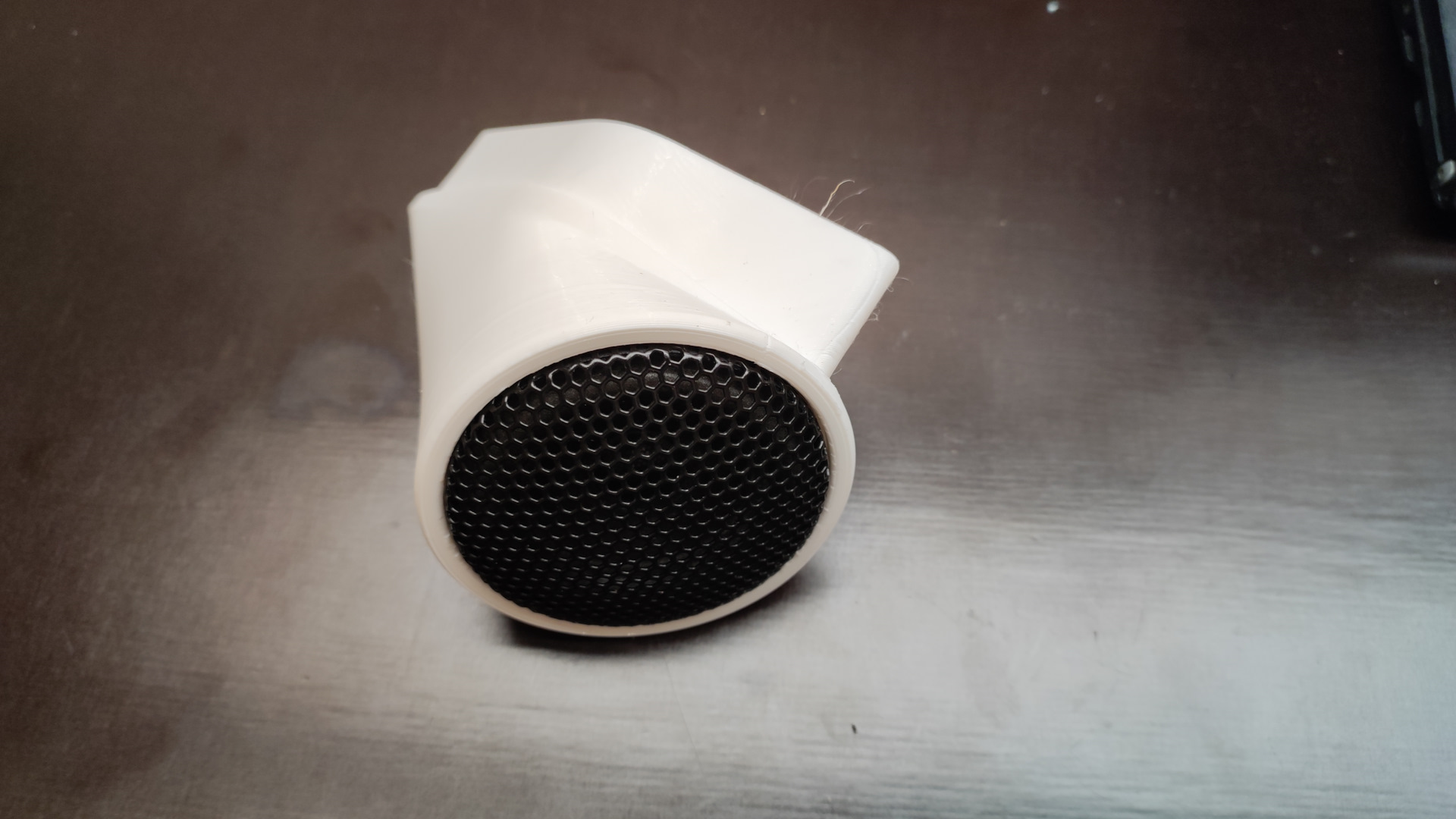

Распечатал и примерил ширик в новый корпус:

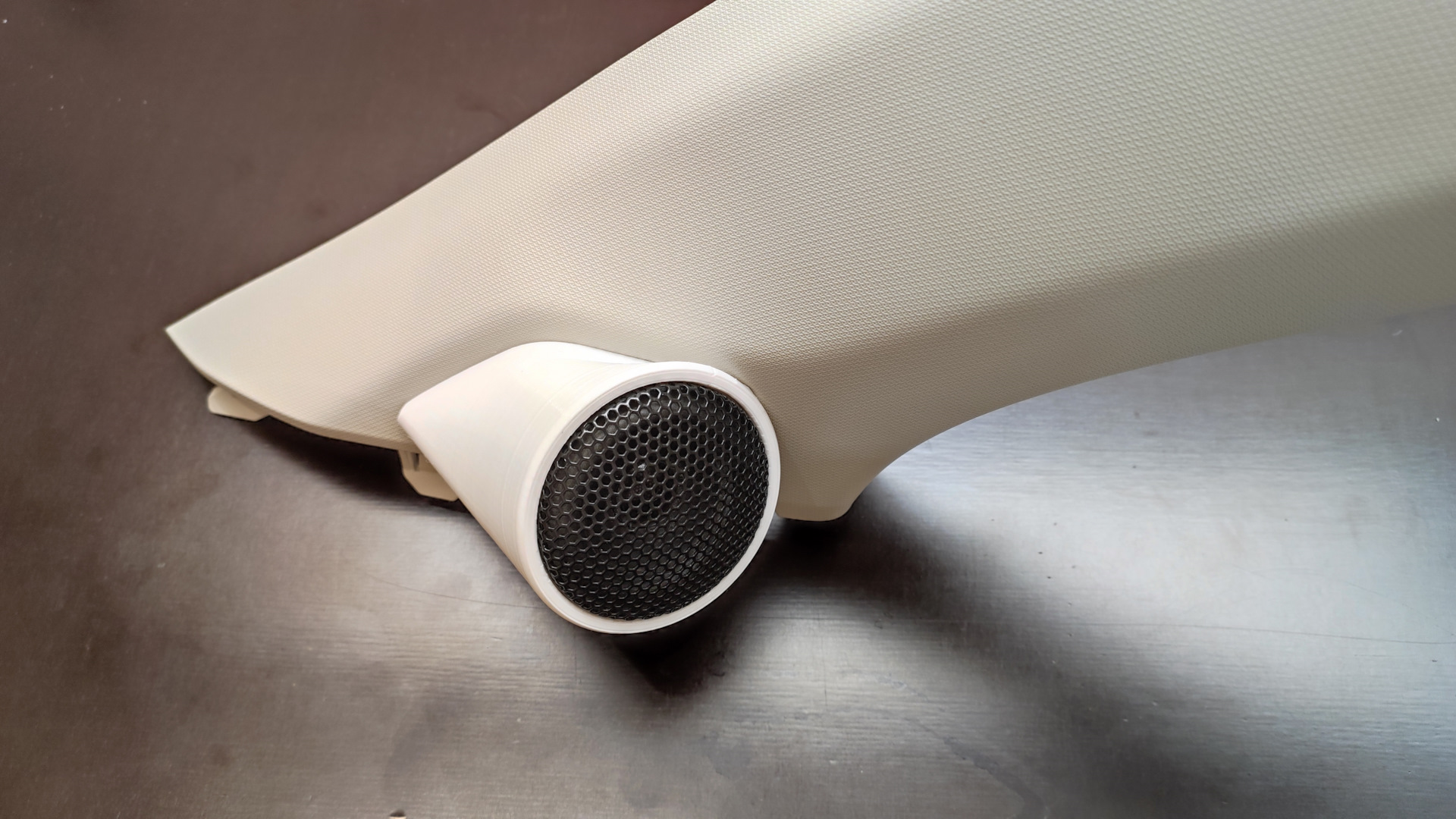

В стойку новый корпус вошел очень плотно:
Корпуса я хотел обтянуть в термокожу, но такую сложную форму обтянуть было очень сложно! Верхняя часть корпуса шире чем нижняя, соответсвенно одним куском термокожи обтянуть новый корпус у меня не получалось.

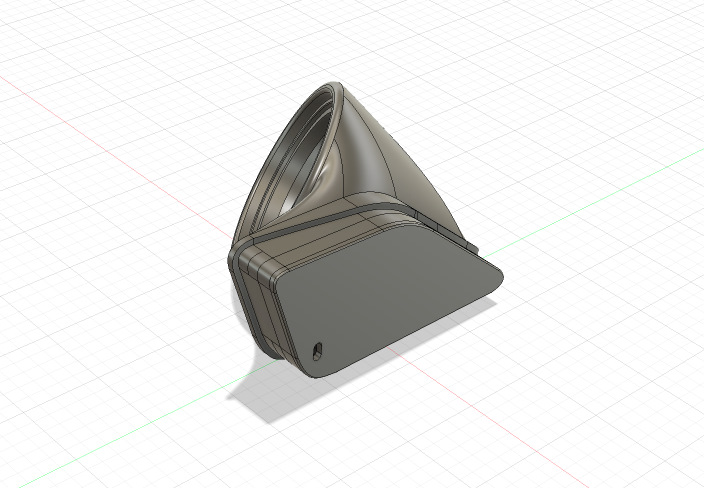

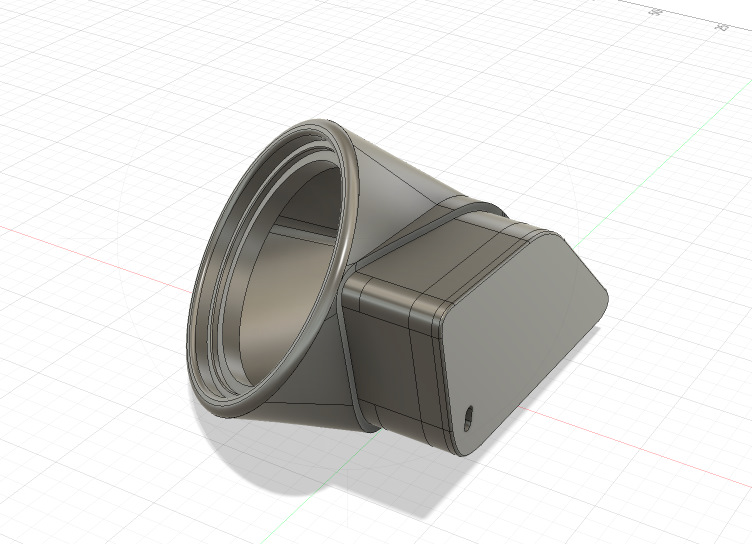

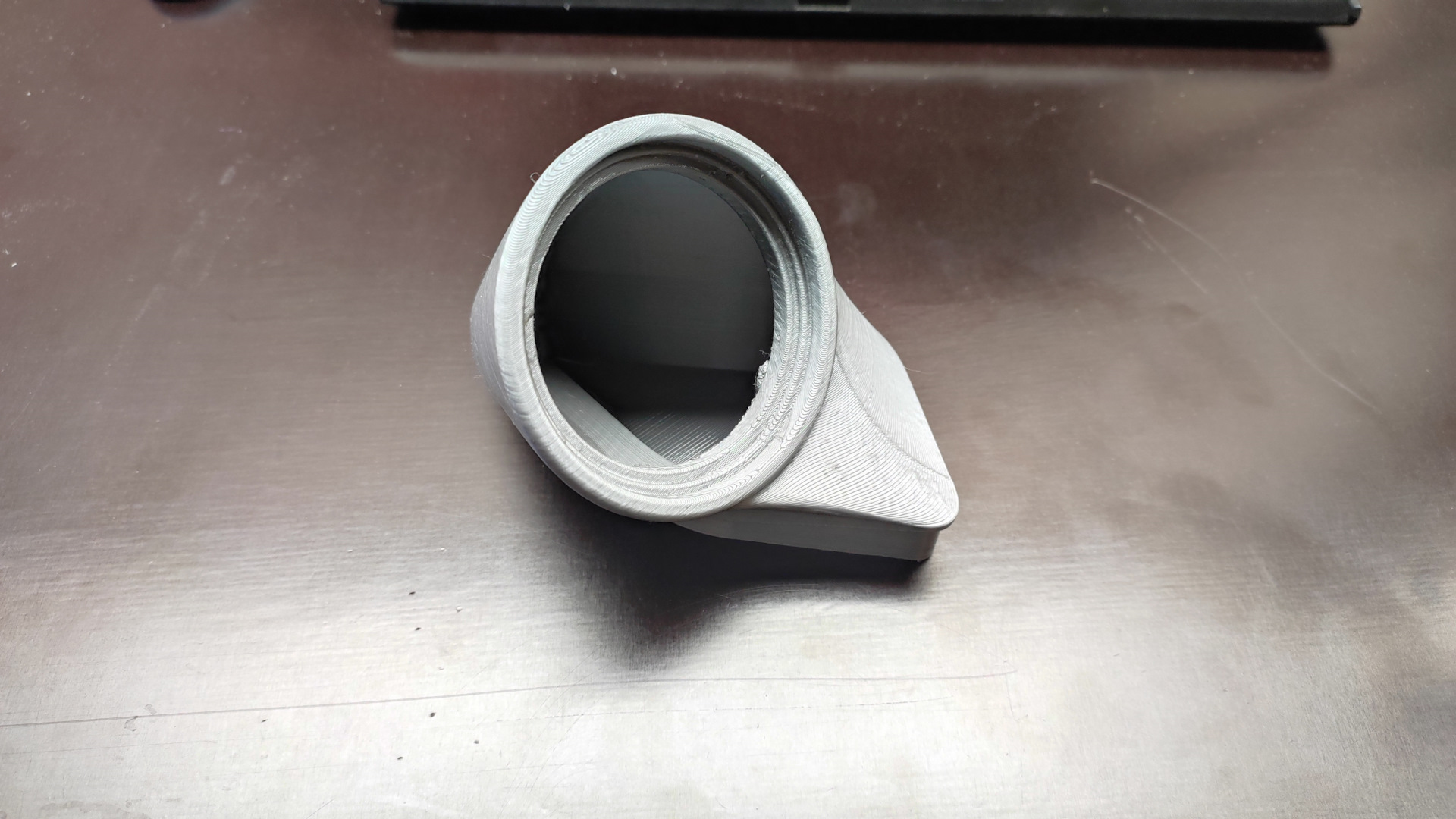

Поэтому я сделал еще один вариант корпуса:
Новый вариант корпуса был уже проще, но у меня всё равно не получилось обтянуть его термокожей, результат был уже лучше, но все равно образовывались складки, с которыми не удавалось справиться.
В итоге я решил новый корпуса зачистить от термоклея, загрунтовать и покрасить. В промежуточном варианте решил и сетки динамиков покрасить в этот же цвет:

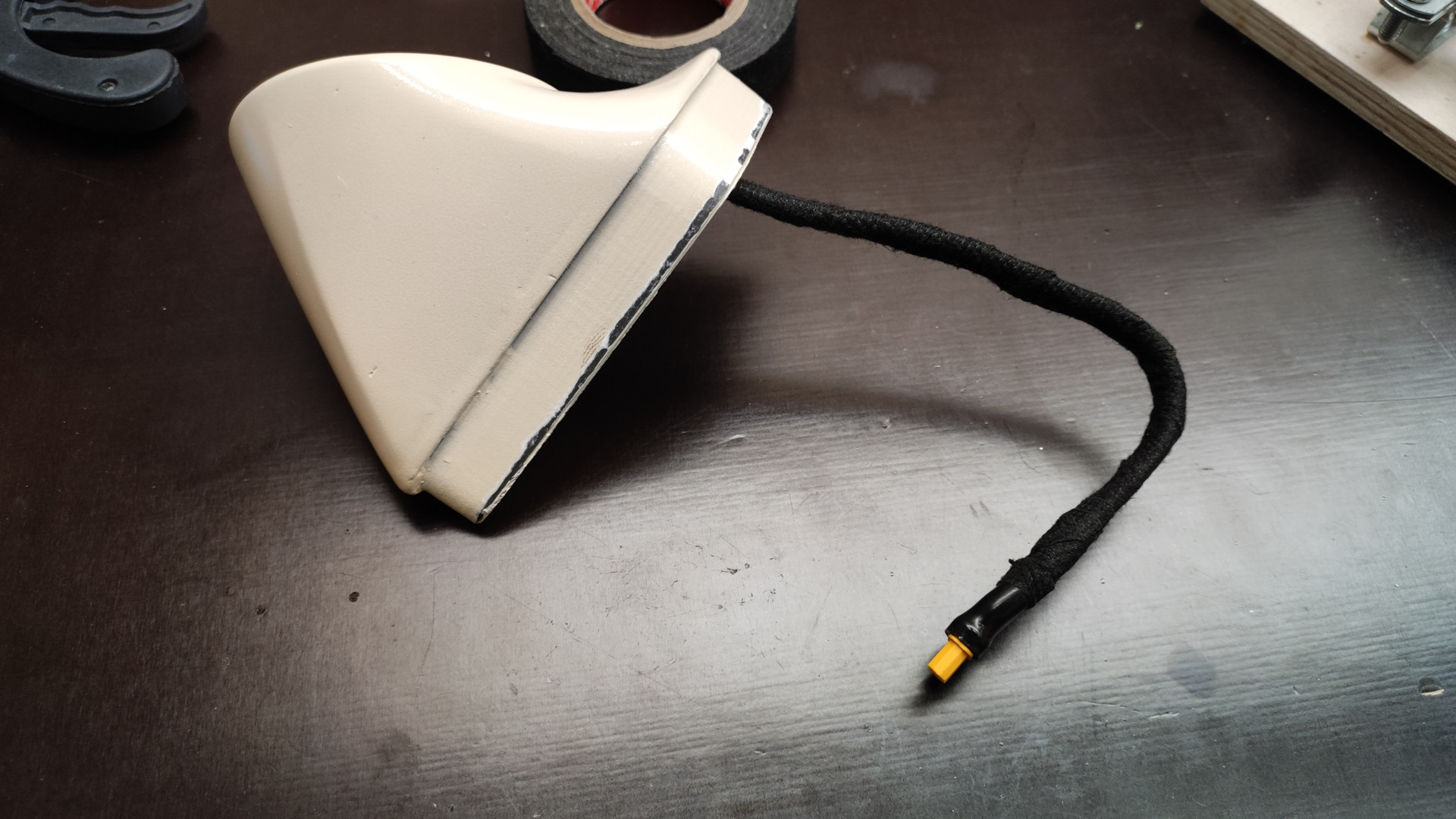

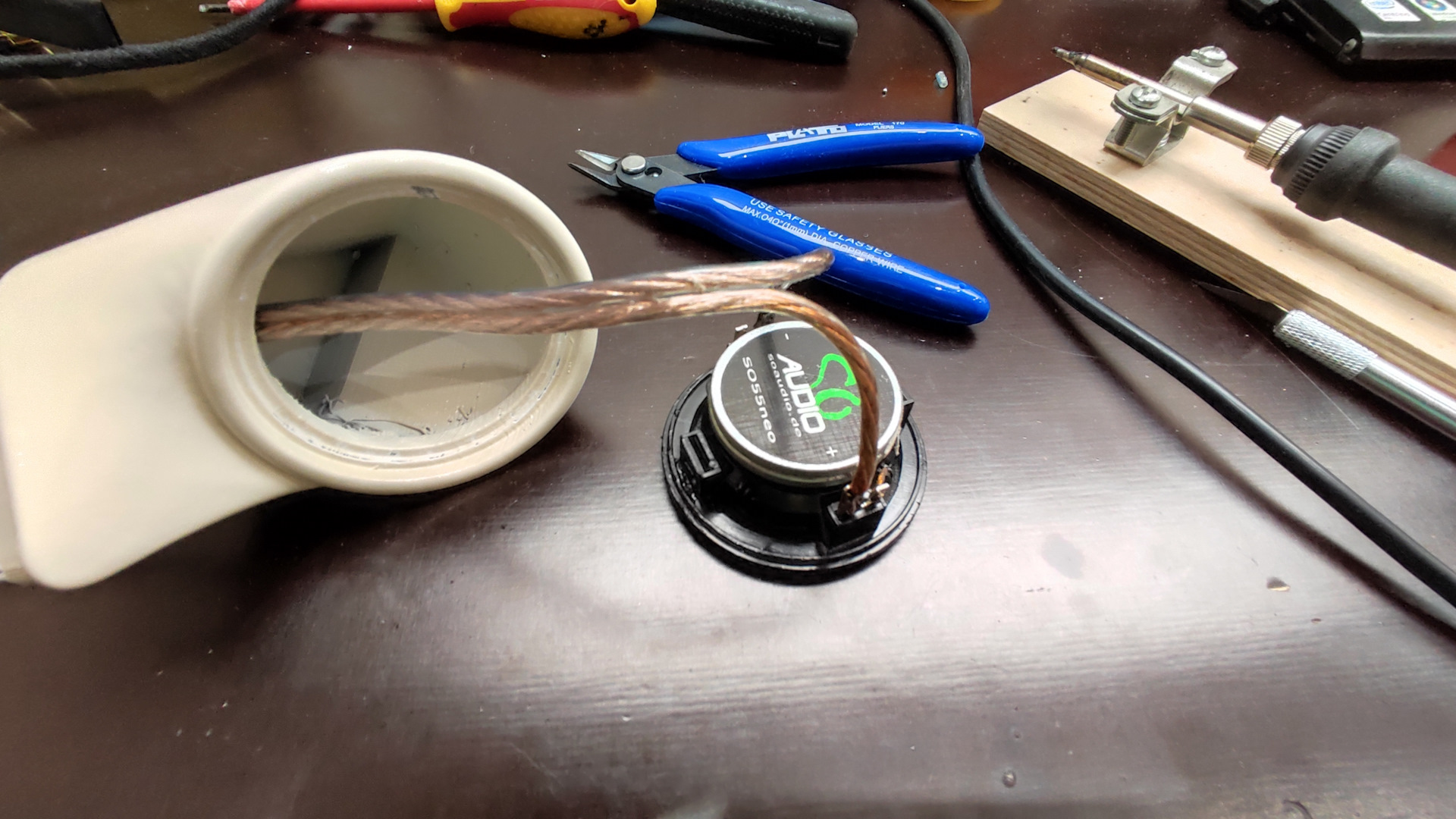

Припаял новые подводящие провода:
Для соединения динамиков с акустическими проводами в автомобиле я использую разъемы XT30 (для сабвуфера XT60), покупаю на Ali:

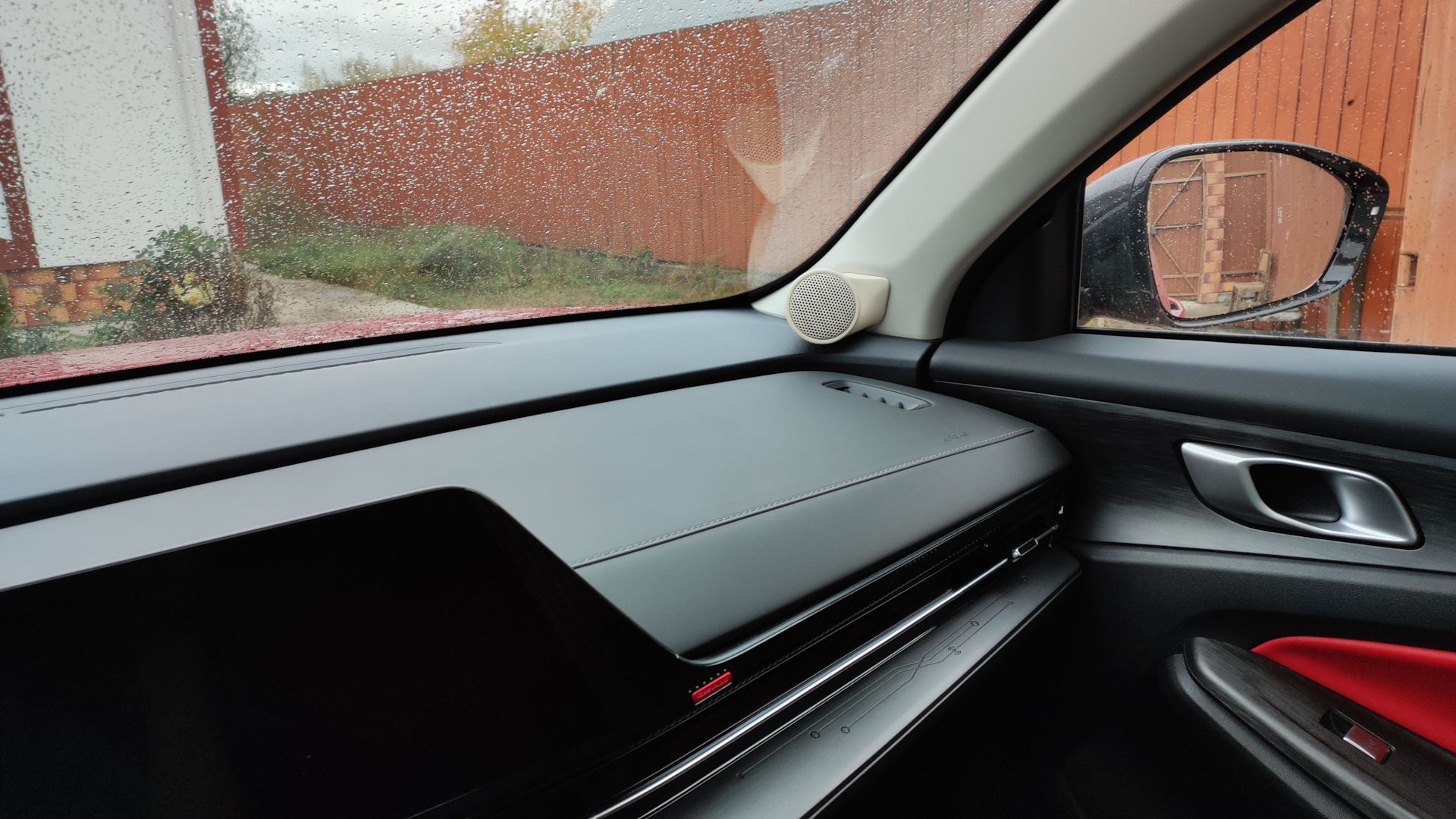

Вставляем новые корпуса в стойки, и устанавливаем в автомобиле.
Вариант нового корпуса и динамика с сеткой, покрашенной в цвет корпуса:

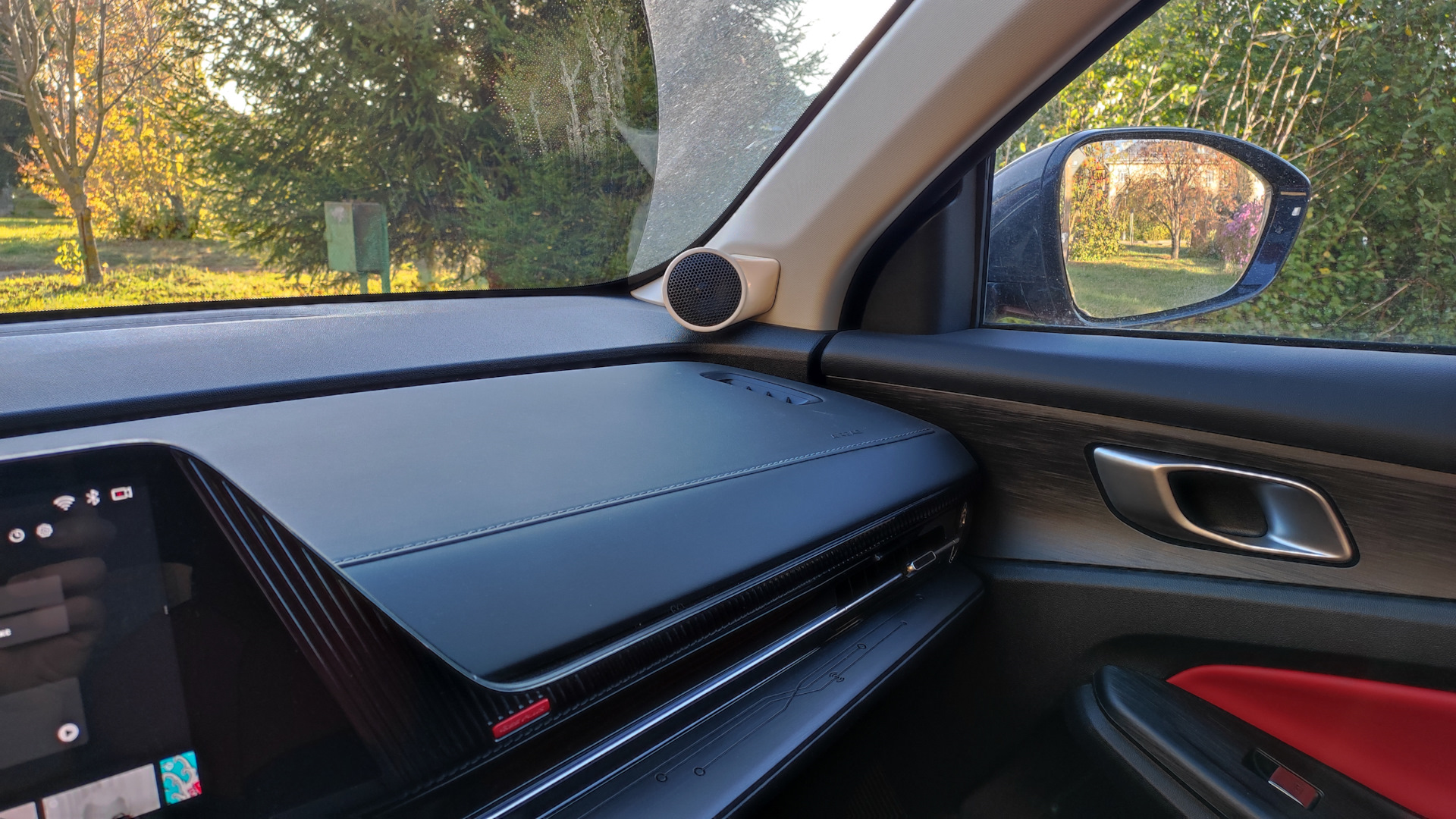

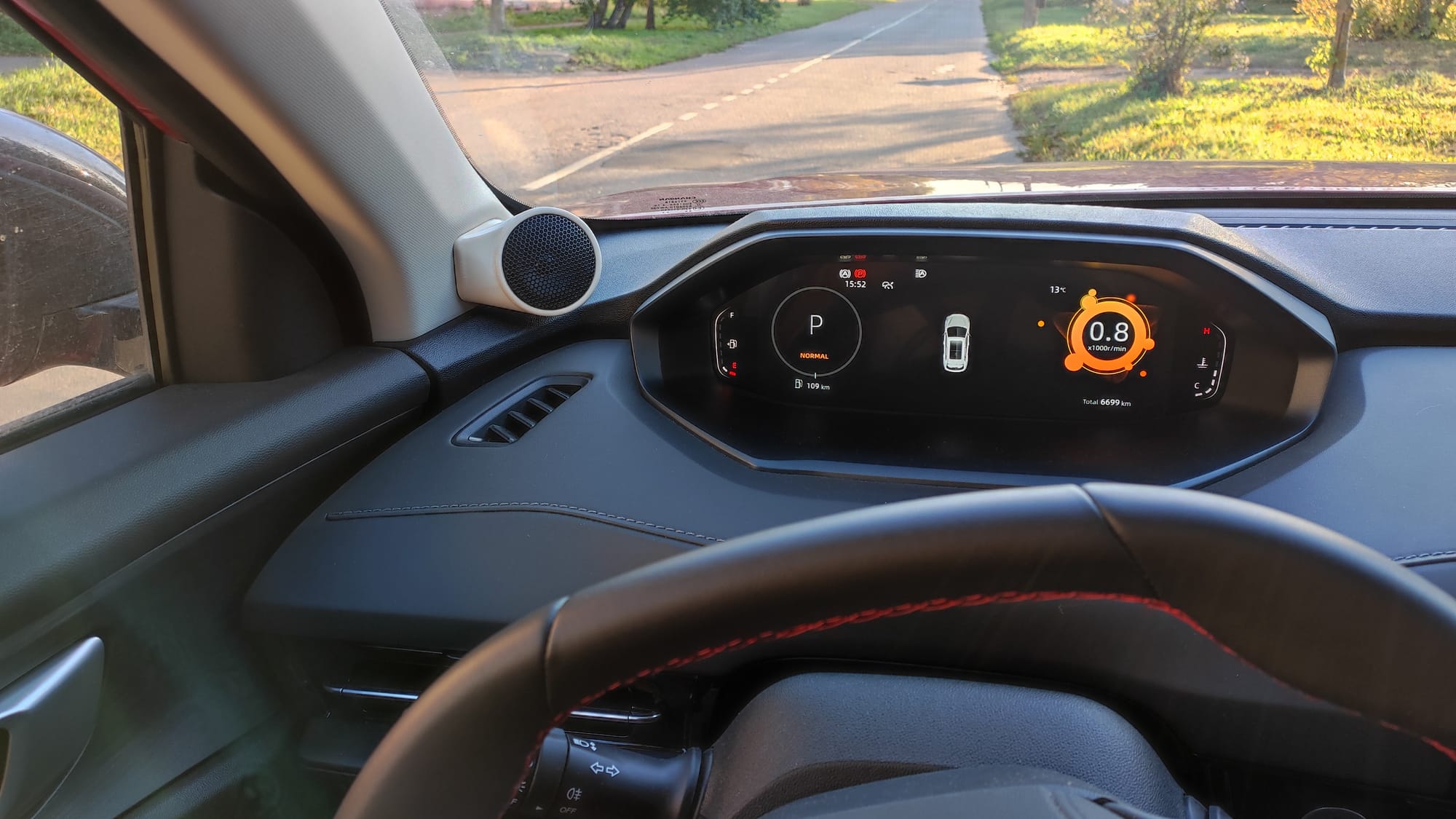

Но с учетом того, что новые корпуса как бы парят над черной панелью, то мне в итоге больше понравился вид корпусов и черными сетками динамиков (сетку оставил на 5 минут в растворителе, и краска сошла одним сплошным слоем):
Ссылки на модели для печати (stl) и файлы экспорта Fusion 360 (f3d):
