SQ Система в CS55 Plus. Усилитель на мидбасы AURA VENOM-D2.300 ULTRA

После установки новых чумовых мидов Best Balance R6, нужно было подобрать к ним адекватный по мощности УНЧ, так как E.O.S. AE-475 LE Bi-amping хоть и не плох, но он совершенно не для таких нагрузок. Нужен был "холодны расчет" и максимальный контроль для работы с мидом, так как Metal/Nu-metal/Rapcore/Metalcore/Post-Hardcore достаточно требовательны к скорости и отдаче в самом нижу, а без приличных силовых возможностей на большой громкости с таким мидом делать нечего.
Так как для мида Best Balance R6 я выделил полосу с максимальной шириной от 60 до 400 Гц (в ходе полной настройки будет виднее), то разговоры "о высоком" в верхней части диапазона мне не актуальны, и выбор пал на мускулистый D-класс, с неплохим представителем этого клана в виде AURA VENOM-D2.300 ULTRA:

Фоток усилителя на дороге, в зеленой траве, на коленях у пассажирки не будет, покупал за свои кровные, так что прошу прощения! 😁

Данный малыш умеет уверенно до 200 Вт при THD=1% на канал, так что для моего применения с очень большим запасом.
Размеры этого малыша удивляют до сих пор:

А вот простое сравнение в габаритах с E.O.S. AE-475 LE Bi-amping:

Отдельное питание на данный усилитель я ранее не планировал, и места в дистрибьюторе на новую отдельную линию нет, но с учетом того, что с E.O.S. AE-475 LE Bi-amping я основную нагрузку снимаю (там остаются только ширики CDT), то было принято решение разместить новый AURA VENOM-D2.300 ULTRA рядом с E.O.S., и сделать разветвление питания у усилителей на гильзах ГМЛ 35, всё одним сечение 16 мм2. То есть оба усилителя на одной линии с одним общим предохранителем, ответвления тем же сечением. При опрессовке гильзы требуется обязательно дополнительное наполнение гильзы до 35 мм2 с обеих сторон для адекватного обжима:

Усилитель решил разместить в соседнем отсеке органайзера, поэтому нарисовал и распечатал такую "кабельную проходку" для протяжки кабеля в отсек:

Для отходящих линий на усилителе отсутствуют отдельные клеммники или зажимы, здесь в комплекте прилагается разъем с "хвостами" для подключения.
Коннектор отходящих линий на AURA небольшой, даже если разобрать, то 2,5 мм2 туда никак не влезут, штатные хвосты 18 AWG, поэтому использовал для соединения гильзы ГМЛ 2,5 мм2, и оставил короткие хвосты у коннектора, кабель 18 AWG пришлось сложить несколько раз, чтобы нормально опрессовать в гильзе:

Уже в автомобиле опрессовал в гильзах отходящие линии на динамики:

Придумал новую систему крепления саморезами к пенопласту бокса подпола. Использую "улитку" для ГКЛ, при этом предварительно делаю отверстие и заливаю туда полиуретановый клей (я использую Kleiberit Pur 501), закручиваю улитку. Саморез потом крутим уже в улитку:

Для крепления усилителя к органайзеру нарисовал и распечатал две переходные пластины под лапы УНЧ:

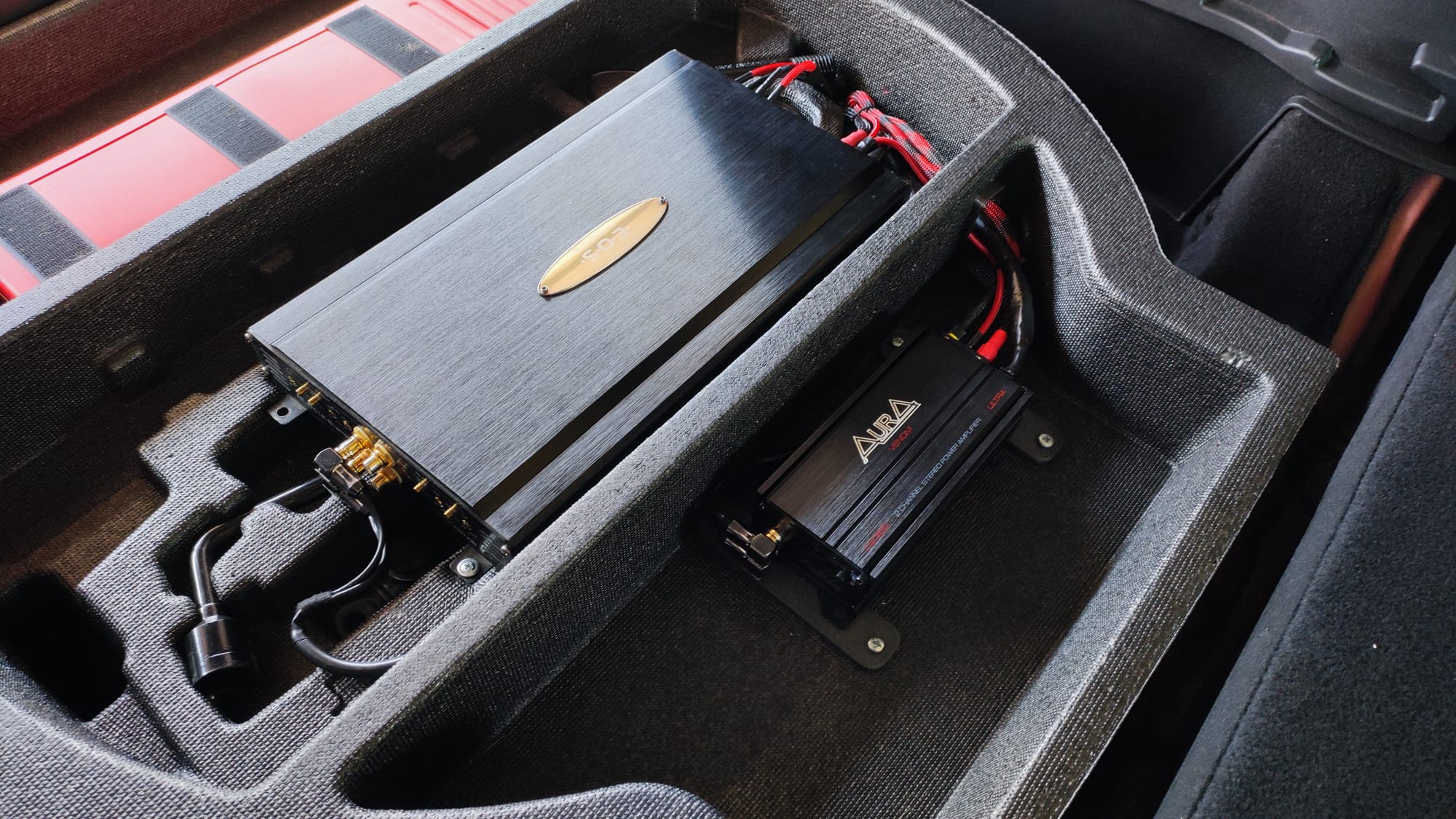

Ну и финальное положение:

По факту проверки могу сказать, что получилась отличная связка AURA VENOM-D2.300 ULTRA и Best Balance R6, отличный контроль, и надо быть осторожным, так с очень низкой подрезкой мида снизу (а с полным роспуском снизу и подавно) с такими пораметрами выходной мощности можно легко загнать мид на пределы Xmax.
Малые размеры современного D-класс конечно радуют, установка оборудования с такими габаритами упрощается в разы!

Про новые впечатления от Best Balance R6 напишу в новом посте, мне тут пришлось временно убрать саб (задурил моноблок) и подрезать миды снизу на 40 Гц 24 дб/окт LR, и я честно в шоке от того что они вытворяют и что могут!
